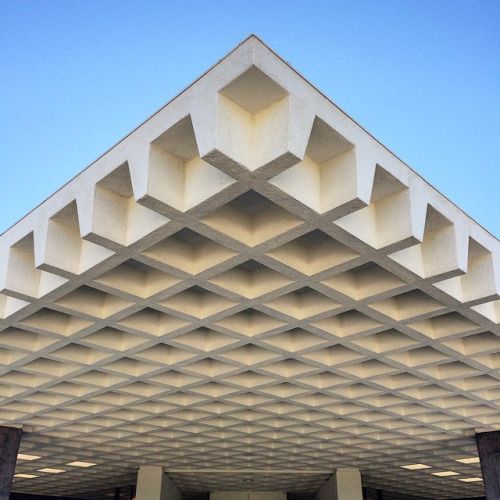

سقفهای وافل یا همان Waffle Roof بهعنوان یکی از پیشرفتهترین روشهای ساختار بام در پروژههای بزرگ، ترکیبی از وزنکاهش، توزیع یکنواخت فشار و زیباییگرایی مدرن را ارائه میدهند. این نوع سقف که با شبکهای از ستونها و ریشههای مستطیلی یا ششضلعی شکل میگیرد، نه تنها مقاومت سازه را بالا میبرد بلکه امکان اجرای دیوارهای شفاف، فضاهای باز و سیستمهای فنی پیچیده را فراهم میکند. در ادامه به بررسی نکات فنی کلیدی برای اجرای صحیح سقفهای وافل در پروژههای بزرگ میپردازیم.
۱. طراحی سازهای و محاسبات بارگذاری
قبل از هر چیز، طراحی سازهای دقیق بر پایهٔ تحلیلهای استاتیکی و دینامیکی ضروری است. در این مرحله، مهندسان باید:
- بارهای مرده (وزن خود سازه) و بارهای زنده (مخاطبان، تجهیزات) را بهدقت محاسبه کنند.
- بارهای جانبی مانند باد، زلزله و ارتعاشات را با استفاده از نرمافزارهای پیشرفتهٔ FEM (Finite Element Method) مدلسازی نمایند.
- نقطهٔ اتصال بین شبکهٔ وافل و پایهها را بهگونهای طراحی کنند که توزیع فشار بهصورت یکنواخت بر کل سطح انجام شود.
در پروژههای بزرگ، بهویژه آنکه شامل فضاهای عمومی یا مراکز تجاری هستند، رعایت استانداردهای ملی و بینالمللی (مانند ACI، Eurocode) برای اطمینان از ایمنی و دوام طولانیمدت حائز اهمیت است.
۲. انتخاب مواد سازنده مناسب
سقفهای وافل معمولاً از ترکیب بتن پرتقویت (RC) و فولاد قالبگیری شده تشکیل میشوند. انتخاب مواد به عوامل زیر بستگی دارد:
- بتن با مقاومت فشاری بالا (معمولاً ۳۵–۴۵ مپا) که امکان کاهش ضخامت بخشهای افقی را فراهم میکند.
- فولاد با توان کششی مناسب (مثلاً S355) که بهعنوان ریشههای افقی و ستونهای عمودی به کار میرود.
- استفاده از افزودنیهای شیمیایی (مانند سوپرپلاستیک) برای بهبود کارایی مخلوط بتن و کاهش نفوذپذیری.
در پروژههای بزرگ، گاهی ترکیبی از بتن پیشتنیده (Pre‑stressed Concrete) و فولاد پیشتنیده (Pre‑stressed Steel) بهمنظور کاهش وزن کلی سازه و افزایش بازدهی ساختاری به کار گرفته میشود.
۳. روشهای قالبگیری و اجرای سازه
قالبگیری سقف وافل بهدلیل پیچیدگی هندسیاش نیازمند برنامهریزی دقیق و استفاده از تکنولوژیهای نوین است. دو روش اصلی وجود دارد:
۳.۱ قالبگیری سنتی با استفاده از فرمهای چوبی یا فولادی
در این روش، فرمهای پیشساخته برای هر بخش افقی و عمودی ساخته میشود. پس از ریختن بتن، فرمها بهدقت حذف میگردند تا امکان نصب ریشههای بعدی فراهم شود. این روش برای پروژههای با زمانبندی انعطافپذیر مناسب است اما هزینهٔ بالایی دارد.
۳.۲ قالبگیری پیشساخته (Pre‑cast) و مونتاژ سریع
در پروژههای بزرگ، استفاده از قطعات پیشساخته که در کارخانه تولید و سپس بهمحل پروژه منتقل میشوند، سرعت اجرا را بهطرز چشمگیری افزایش میدهد. این قطعات شامل ریشههای افقی، ستونهای عمودی و صفحات پشتیبانی میشوند که با استفاده از اتصالات مکانیکی یا جوش ترکیب میگردند.
استفاده از پیشساختها نه تنها زمان ساخت را کاهش میدهد، بلکه کیفیت بتن را نیز بهبود میبخشد؛ چرا که تولید در کارخانه تحت کنترل دقیق دما و رطوبت انجام میشود.
۴. نکات کلیدی در نصب ریشهها و ستونها
نصب صحیح ریشههای افقی و ستونهای عمودی از مهمترین عوامل موفقیت سقف وافل است. برای این منظور:
- تمامی ریشهها باید بهصورت همسطح (Level) نصب شوند تا توزیع فشار یکنواخت باشد.
- استفاده از ابزارهای دقیق مانند لیزر لِولینگ (Laser Leveling) و دستگاههای اندازهگیری دیجیتال برای اطمینان از صحت موقعیت ریشهها توصیه میشود.
- در نقاط اتصال ریشهها به ستونها، باید از گرهکاریهای تقویتشده (مانند گرهکاریهای دیوارهای مقطع U یا L) استفاده شود تا خطر لغزش یا شکست محلی کاهش یابد.
در پروژههای بزرگ، بهویژه آنکه شامل فضاهای بلند یا پلکانی هستند، میتوان از سیستمهای پیشتنیدهٔ فولاد برای افزایش کشش و کاهش انحرافات استفاده کرد.

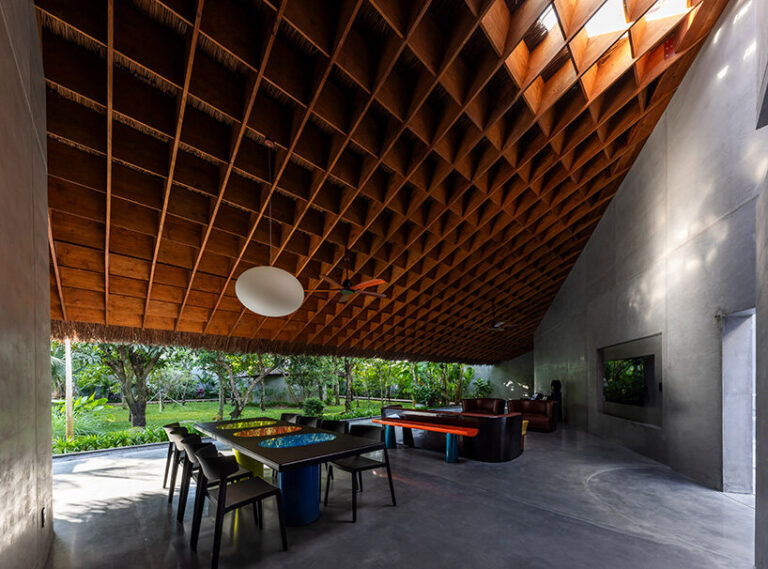

۵. یکپارچهسازی سیستمهای فنی (MEP) با سقف وافل
یکی از مزایای اصلی سقف وافل، امکان ترکیب آسان با سیستمهای مکانیکی، الکتریکی و لولهکشی (MEP) است. برای یکپارچهسازی مؤثر:
- در زمان طراحی، مسیرهای کابلکشی و لولهکشی را در قالب ریشههای افقی در نظر بگیرید تا نیازی به حفر و عبور اضافی نباشد.
- استفاده از فضای خالی بین ریشهها برای نصب سیستمهای تهویه مطبوع (HVAC) و توزیع گازهای طبیعی میتواند هزینههای نصب را کاهش دهد.
- در پروژههای با سقف شفاف یا نیمهشفاف، نصب نورهای LED در فواصل منظم بر روی ریشهها، بهدست آوردن جلوهٔ بصری جذاب و توزیع یکنواخت نور را امکانپذیر میکند.
در این فضاها، توجه به عایقکاری حرارتی و صوتی نیز ضروری است؛ بهطوری که ریشههای افقی میتوانند بهعنوان حامل عایقهای سبک (مانند پلیاستر یا فوم پلیاورتان) عمل کنند.
۶. مدیریت ریسک و کنترل کیفیت در طول اجرا
پروژههای بزرگ بهدلیل مقیاس وسیع خود، در معرض ریسکهای متعددی مانند تاخیر در تحویل مواد، خطاهای اجرایی و نقصهای کیفیتی هستند. برای کاهش این ریسکها:
- استفاده از برنامهریزی دقیق گانت (Gantt) و نرمافزارهای مدیریت پروژه (مانند Primavera یا MS Project) برای پیگیری پیشرفت کارها.
- اجرای آزمونهای غیر مخرب (NDT) مانند تست فشار بتن، تست کشش فولاد و بررسی جوششپذیری در نقاط بحرانی.
- برگزاری جلسات هماهنگی منظم بین تیمهای مهندسی، ساخت و نظارت برای اطمینان از تطبیق با نقشههای اجرایی.
در مواردی که نقصهای ساختاری شناسایی میشود، باید بلافاصله اقدام به اصلاح یا تقویت سازه با استفاده از روشهای تکمیلی (مانند افزودن تیرهای تقویتکننده یا استفاده از مواد کامپوزیتی) کرد.
۷. نکات پایانی و آیندهپژوهی سقفهای وافل
در مجموع، اجرای موفق سقفهای وافل در پروژههای بزرگ مستلزم ترکیبی از طراحی دقیق، انتخاب مواد مناسب، استفاده از تکنولوژیهای نوین قالبگیری و هماهنگی کامل بین تمام ذینفعان است. با پیشرفتهای جدید در حوزهٔ مصالح ساختمانی (مانند بتنهای خودتصلّب و فولادهای هوشمند) و دیجیتالسازی فرآیندهای ساخت، انتظار میرود که سقفهای وافل بهعنوان یکی از راهکارهای اصلی برای ساختمانهای بلند و فضاهای باز آینده، نقش بیشتری ایفا کنند.
در نهایت، برای بهرهبرداری بهینه از این فناوری، توصیه میشود که سرمایهگذاران و پیمانکاران بهجای صرفهجویی در هزینههای کوتاهمدت، بر بهبود کیفیت، ایمنی و قابلیتسازگاری با سیستمهای فنی متمرکز شوند؛ چرا که این عوامل کلید موفقیت بلندمدت پروژههای بزرگ ساختمانی هستند.
