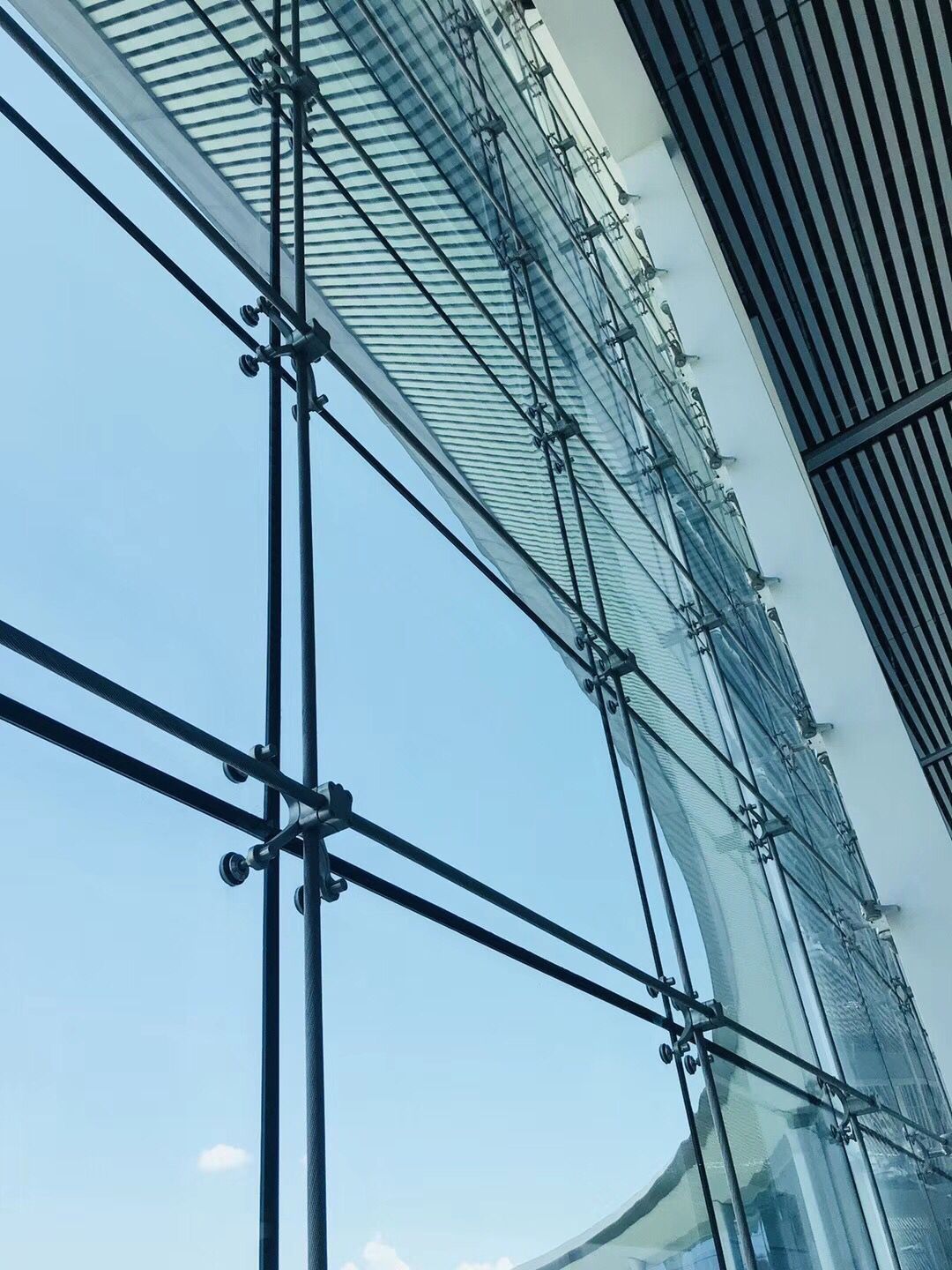

نمای شیشهای اسپایدر بهعنوان یکی از پیشروترین راهکارهای معماری مدرن، ترکیبی از شفافیت، سبکوزن بودن و ایمنی ساختاری را ارائه میدهد. این نوع نما با بهرهگیری از سیستمهای پینپست و اتصالات فولادی بهصورت یک شبکهی ظریف ولی مقاوم بر روی شیشههای بزرگ نصب میشود که امکان ایجاد فضاهای داخلی روشن و باز را بدون کاهش استانداردهای ایمنی فراهم میکند. در این مقاله به بررسی دقیق تکنیکهای اجرای نمای شیشهای اسپایدر میپردازیم تا طراحان، مهندسان و کارفرمایان بتوانند با اطمینان بیشتری این فناوری پیشرفته را در پروژههای خود به کار بگیرند.
مفهوم و مزایای نمای شیشهای اسپایدر
نمای شیشهای اسپایدر، که گاهی بهعنوان فاساد شیشهای نیز شناخته میشود، از یک چارچوب فولادی با قطرهای نازک ولی با مقاومت بالا تشکیل شده است که بهصورت نقطهای (spider) به شیشهها متصل میشود. این ساختار باعث میشود تا حداقل سطح تماس بین شیشه و فولاد وجود داشته باشد، بنابراین شفافیت بصری حفظ میشود و وزن کلی نما بهطور چشمگیری کاهش مییابد. از مزایای کلیدی این تکنیک میتوان به موارد زیر اشاره کرد:
- کاهش وزن کلی ساختمان و بهدلیل این کاهش، هزینههای پایهای و سازهای کمتر میشود.
- بهبود عملکرد انرژی با امکان استفاده از شیشههای عایق حرارتی پیشرفته.
- طراحی آزادانه و انعطافپذیری بالا در فرمهای معماری پیچیده.
- سرعت بالای نصب بهدلیل ماژولار بودن قطعات.
اجزا اصلی سیستم اسپایدر
سیستم نمای شیشهای اسپایدر از چندین جزء اساسی تشکیل میشود که هر یک نقش کلیدی در عملکرد کلی دارد:

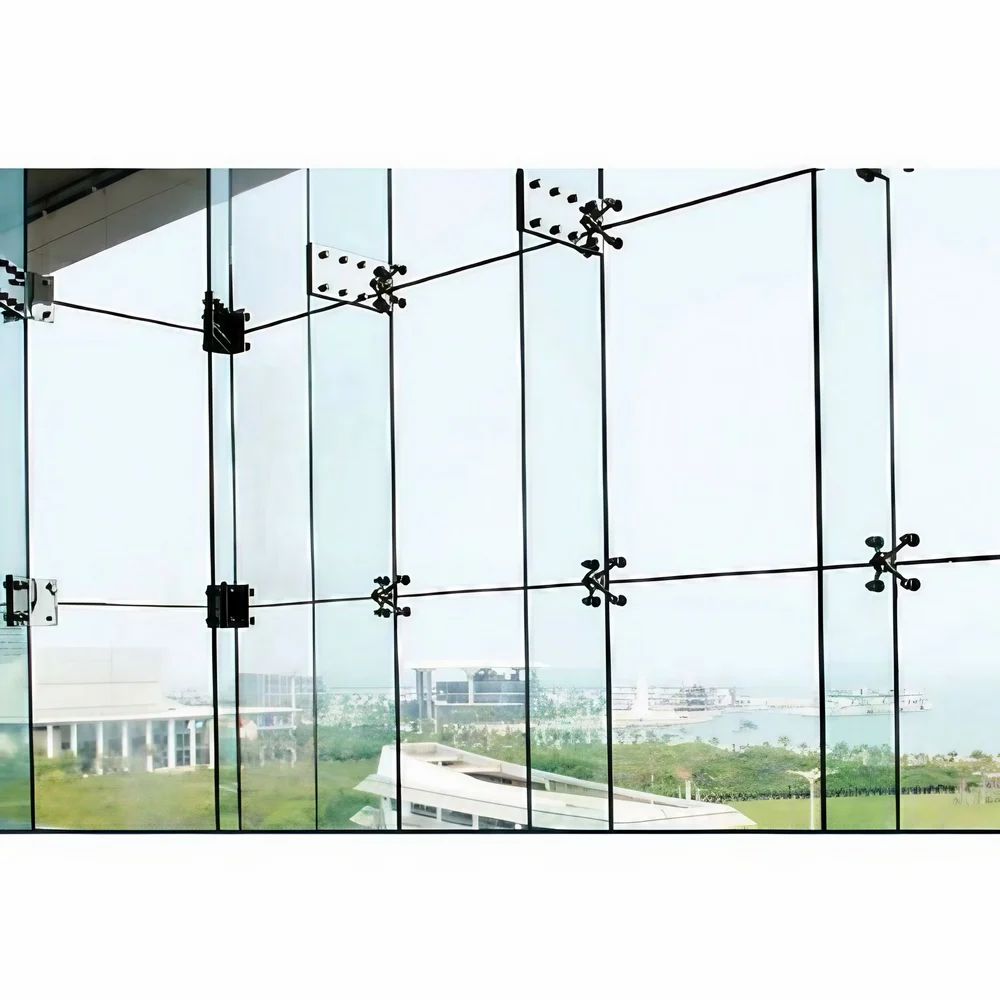

- پینپستهای فولادی: این قطعات معمولاً از فولاد گالوانیزه یا فولاد ضدزنگ ساخته میشوند و بهصورت نقطهای به شیشهها متصل میشوند.
- پایههای تثبیتکننده: برای تثبیت کل ساختار و جلوگیری از لرزشهای جانبی به کار میروند.
- شیشههای ساختاری: شیشههای پنجرهای با ضخامت مناسب که میتوانند بارهای باد و وزن خود را تحمل کنند.
- اتصالات درزگیر: برای جلوگیری از نفوذ آب و هوا و بهبود عایقبندی حرارتی.
درک دقیق این اجزا و نحوهی ترکیب آنها، پایهای برای اجرای موفقیتآمیز نمای شیشهای اسپایدر است.
مراحل آمادهسازی و برنامهریزی پیش از اجرا
پیش از شروع به کار، انجام یک سری مطالعات پیشنیاز ضروری است. این مطالعات شامل ارزیابی بارهای باد، تحلیل سازهای، انتخاب نوع شیشه، بررسی استانداردهای ملی و بینالمللی (مانند ASTM و EN) و تهیه نقشههای دقیق نصب میباشد. همچنین، باید به موارد زیر توجه داشته باشید:
- تعیین دقیق نقاط اتصال پینپستها به شیشه برای جلوگیری از تمرکز تنش.
- محاسبهی مقاومت خمشی پینپستها با توجه به طول بازههای بین شیشهها.
- تطبیق سیستم اسپایدر با فضاهای داخلی و برنامهریزی برای دسترسی به نقاط نصب.
نقشهکشی و مدلسازی دیجیتال
امروزه با استفاده از نرمافزارهای BIM (Building Information Modeling) مانند Revit یا Tekla Structures، میتوان مدلهای سهبعدی دقیق از نمای شیشهای تهیه کرد. این مدلها امکان شبیهسازی رفتار سازه تحت بارهای مختلف، بررسی تداخلات (clash detection) و بهینهسازی مکان پینپستها را فراهم میآورند. استفاده از این ابزارها نه تنها زمان طراحی را کاهش میدهد، بلکه خطر خطاهای اجرایی را نیز بهطور چشمگیری کم میکند.

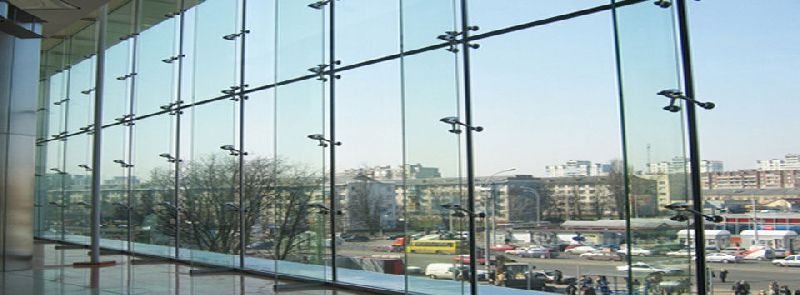

تکنیکهای نصب پینپستها و اتصال شیشه
نصب پینپستها باید با دقت بالا و مطابق با استانداردهای تولید کننده انجام شود. مراحل اصلی شامل موارد زیر است:
- آمادهسازی سطوح فولادی با پاکسازی و اعمال پوششهای محافظ (مانند گالوانیزاسیون).
- استفاده از ابزارهای دقیق (مانند دستگاههای لیزری) برای تعیین موقعیت دقیق نقاط اتصال بر روی شیشه.
- تثبیت پینپستها با استفاده از پیچهای با گشتاور کنترلشده و اطمینان از عدم ایجاد تنشهای ناخواسته در شیشه.
- نصب شیشههای ساختاری بر روی پینپستها و اعمال درزگیرهای مناسب برای ایزولهسازی هوا و آب.
در این مرحله، نظارت مستمر بر کیفیت جوشها، پیچها و درزگیرها از اهمیت بالایی برخوردار است؛ زیرا هر گونه نقص میتواند منجر به شکست سازه یا نشت آب شود.
نکات کلیدی برای حفظ شفافیت بصری
برای اینکه نمای شیشهای اسپایدر بهطور کامل جذابیت بصری خود را حفظ کند، باید به موارد زیر توجه شود:
- استفاده از پینپستهای با قطر مناسب که در فاصلهی کافی از لبههای شیشه قرار گیرند.
- انتخاب رنگ پوشش فولادی (معمولاً نقرهای یا مشکی) که با رنگ شیشه تضاد نداشته باشد.
- اطمینان از عدم مشاهده پیچها یا اتصالات داخلی از داخل فضاهای داخلی.
ملاحظات ایمنی و استانداردهای بینالمللی
یکی از مهمترین چالشهای نمای شیشهای اسپایدر، اطمینان از ایمنی ساکنین و کاربران ساختمان است. برای این منظور، باید رعایت استانداردهای زیر الزامی است:
- استاندارد ASTM E1300 برای آزمون مقاومت شکست شیشه تحت بارهای مکانیکی.
- استاندارد EN 1991-1-4 برای بارهای باد و تأثیرات آن بر سازههای شیشهای.
- استاندارد ISO 12543 برای طراحی و ارزیابی نمای شیشهای در شرایط مختلف جوی.
علاوه بر این، تستهای عملی (مانند تست ضربه و تست نفوذ آب) باید در محیطهای کنترلشده انجام شوند تا هرگونه نقص پیش از نصب نهایی شناسایی گردد.
روشهای بررسی کیفیت در حین اجرا
در طول فرآیند نصب، استفاده از ابزارهای اندازهگیری دقیق مانند میکرو مترهای دیجیتال، نوسانسنجهای استاتیک و دستگاههای تست کشش، میتواند بهسرعت نقاط ضعف را شناسایی کند. همچنین، ثبت دقیق دادههای نصب (مانند گشتاور پیچها، زمان جوشکاری و موقعیت دقیق پینپستها) در یک سامانهی مدیریت پروژه، امکان پیگیری و ارزیابی کیفیت را برای تیمهای نظارتی فراهم میسازد.
نگهداری و تعمیرات پس از نصب
پس از اتمام کار و تحویل نما به کارفرما، برنامهریزی برای نگهداری دورهای از اهمیت ویژهای برخوردار است. این برنامه شامل موارد زیر میشود:
- بازرسی منظم اتصالات فولادی برای اطمینان از عدم زنگزدگی یا شلشدن پیچها.
- تمیز کردن شیشهها با مواد غیرسختافزار برای جلوگیری از خراشهای سطحی.
- بررسی درزگیرها برای جلوگیری از نفوذ آب و هوا در فصول بارانی.
- تستهای دورهای بارهای باد برای اطمینان از پایداری ساختار در طول زمان.
با اجرای این اقدامات، عمر مفید نمای شیشهای اسپایدر میتواند بهسختی از ۲۵ تا ۵۰ سال افزایش یابد و هزینههای تعمیرات ناگهانی بهطرز چشمگیری کاهش یابد.
نتیجهگیری نهایی
تکنیکهای اجرای نمای شیشهای اسپایدر ترکیبی از مهندسی دقیق، طراحی خلاقانه و رعایت استانداردهای ایمنی است. با پیگیری مراحل پیشنیاز، استفاده از ابزارهای مدرن BIM، نصب دقیق پینپستها و اجرای برنامههای نگهداری منظم، میتوان نمایی با شفافیت بینظیر، دوام بالا و هزینهی بهینه برای پروژههای معماری فراهم کرد. این فناوری نه تنها بهعنوان یک راهکار زیستمحیطی در کاهش وزن سازه شناخته میشود، بلکه بهعنوان یک عنصر زیباییشناسی قوی، تجربهی فضایی منحصر بهفردی را برای ساکنان و بازدیدکنندگان ایجاد میکند.
