فونداسیونهای گسترده بهعنوان یکی از اصول اساسی در ساخت ساختمانهای بلند، نقش تعیینکنندهای در پایداری، ایمنی و طول عمر سازه دارند. انتخاب صحیح تکنیکهای اجرایی این فونداسیونها نه تنها ریسکهای سازهای را بهحداقل میرساند، بلکه هزینههای تعمیرات و نگهداری را نیز بهطور قابلتوجهی کاهش میدهد.
تعریف فونداسیون گسترده
فونداسیون گسترده یا همان پایههای نوار گسترده، بهصورت یک یا چند نوار بتنی با عرض بزرگتر از نوارهای استاندارد، زیر پایههای ستونها یا دیوارهای باربر قرار میگیرد. این نوارها بهصورت مستمر یا قطعی در طول ساختمان کشیده میشوند تا فشارهای عمودی و افقی را به خاک زیرین منتقل کنند. هدف اصلی این روش، کاهش فشار بر واحدهای خاکی و جلوگیری از نشستهای ناهمگن است.
مزایای فونداسیونهای گسترده در ساختمانهای بلند
استفاده از فونداسیونهای گسترده در پروژههای ارتفاعدار به دلایل زیر ترجیح داده میشود:
- پخش یکنواخت بار: با افزایش عرض نوار، فشار بر سطح خاک کاهش مییابد و خطر نشستهای ناهمگون بهطور قابلتوجهی کم میشود.
- قابلیت تحمل نیروهای افقی: در مناطق زلزلهپذیر یا با بادهای شدید، فونداسیون گسترده توانایی جذب و توزیع نیروهای جانبی را دارد.
- کاهش هزینههای پایهای: در مقایسه با فونداسیونهای عمیق مانند شمعهای بتنی، فونداسیون گسترده معمولاً هزینه ساخت و زمان اجرا را کاهش میدهد.
- سازگاری با انواع خاک: این نوع فونداسیون برای خاکهای با تحمل فشار متوسط تا پایین مناسب است و نیازی به حفاری عمیق ندارد.
انواع فونداسیون گسترده
در عمل، فونداسیون گسترده به سه نوع اصلی تقسیم میشود که هر یک ویژگیها و کاربردهای خاص خود را دارند.

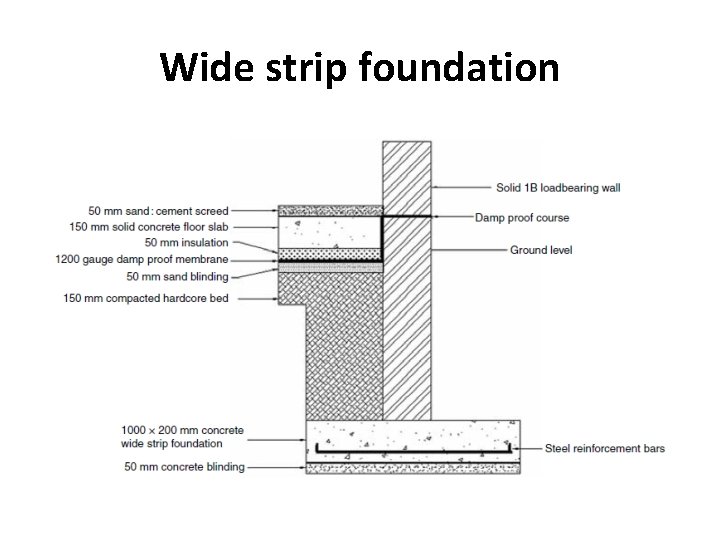

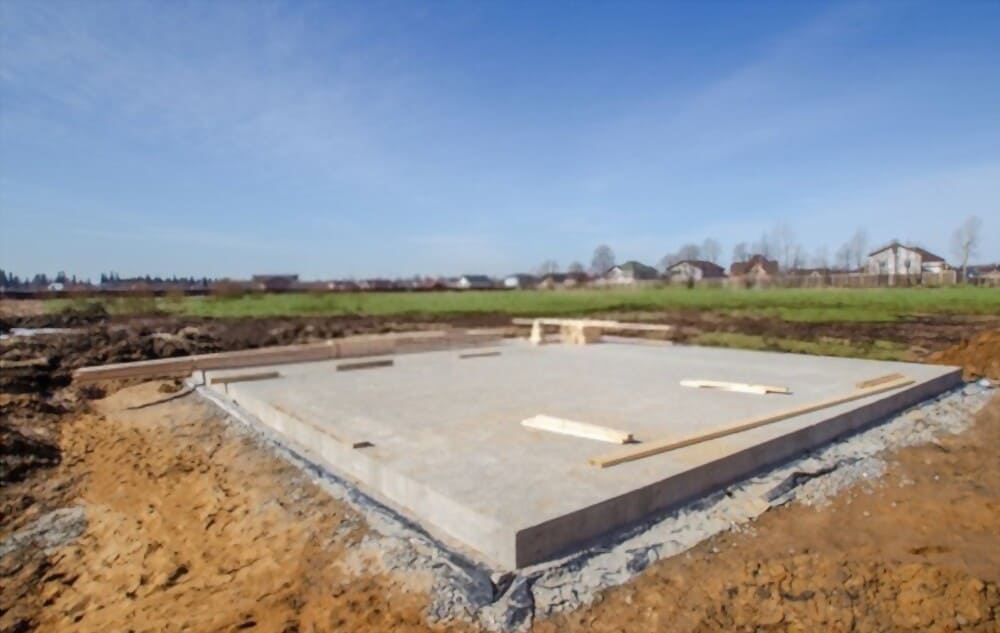

- فونداسیون نوار گسترده (Wide Strip Foundation): نوارهایی با عرض 60 تا 120 سانتیمتر که بهصورت پیوسته زیر دیوارهای باربر یا بین ستونها قرار میگیرند.
- پلیت گسترده (Raft Foundation): صفحهای بزرگ بتنی که تمام زیرساختهای ساختمان را در بر میگیرد؛ مناسب برای خاکهای ضعیف یا بارهای بسیار بالا.
- پایه دیسکی گسترده (Wide Pad Foundation): پایههای بزرگ دایرهای یا مربعی که بهصورت نقطهای زیر ستونهای اصلی نصب میشوند؛ برای ترکیب با نوارهای گسترده استفاده میشود.

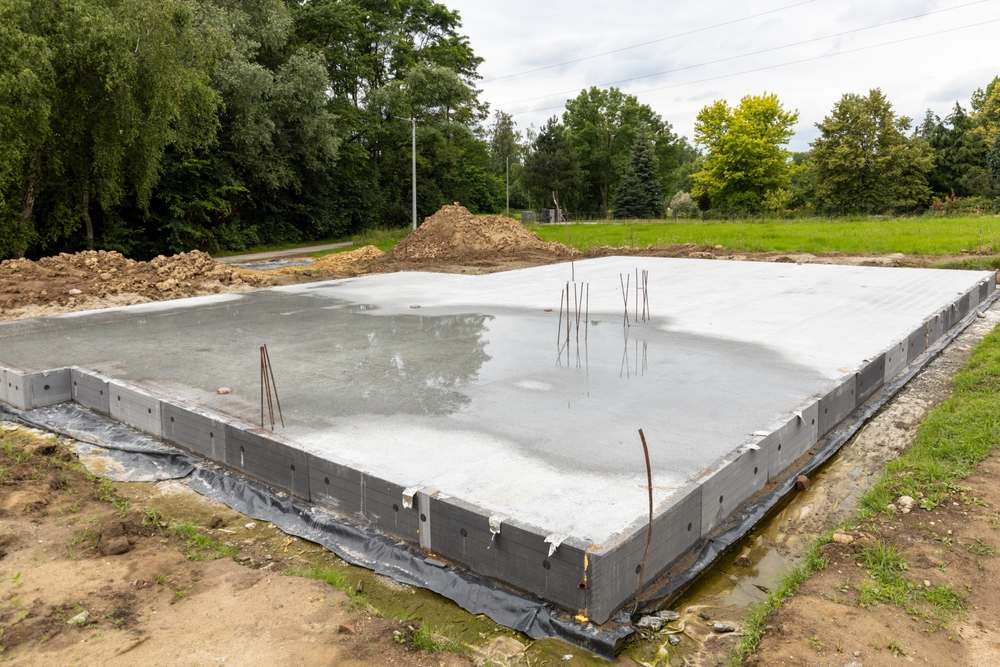

مراحل اجرای فونداسیون نوار گسترده
اجرای فونداسیون نوار گسترده در ساختمانهای بلند نیازمند برنامهریزی دقیق و رعایت استانداردهای فنی است. در ادامه، گامهای کلیدی این فرآیند تشریح میشود:
1. مطالعات ژئوتکنیکی و بررسی خاک
قبل از هر اقدام، مهندسان ژئوتکنیک باید با انجام آزمایشهای فشار، تراکم و نفوذپذیری، ویژگیهای خاک را شناسایی کنند. نتایج این مطالعات برای تعیین عرض بهینه نوار، عمق حفاره و مقدار بتن مورد نیاز حیاتی است.
2. تعیین عرض و عمق نوار
بر پایه نتایج ژئوتکنیکی، مهندس سازه عرض نوار (معمولاً 60–120 سانتیمتر) و عمق آن (حداقل 80 سانتیمتر تا لایه بستر مقاوم) را محاسبه میکند. در برخی موارد، برای افزایش استحکام، علاوه بر نوار گسترده، لایههای تقویتکنندهای همچون گِرِت یا شِتبلک نیز مورد استفاده قرار میگیرد.
3. حفاری و آمادهسازی بستر
پس از تعیین ابعاد، عملیات حفاری با استفاده از دستگاههای حفاری مکانیکی یا دستی انجام میشود. بستر حفاری باید از خاک نرم، آبغیرقابلجذب و مواد آلی پاکسازی شود؛ سپس لایهای از سنگدانههای تکیهگاه (مانند سنگدانه 20 mm) بهصورت یکنواخت پخش میشود.
4. قالبگیری و نصب قالب
قالبهای فولادی یا چوبی بهدقت بر بستر نصب میشوند. برای جلوگیری از نشست ناخواسته، قالبها باید محکم و همسطح باشند. در صورت نیاز، از سیستمهای تثبیت قالب با اتصالات میانی استفاده میشود.
5. نصب فولادهای تقویتکننده (آرماتور)
آرماتورهای فولادی بهصورت مش یا میلههای تکتایی، با رعایت فاصلههای استاندارد (حداکثر 20 سانتیمتر) در داخل قالب قرار میگیرند. برای جلوگیری از زنگزدگی، میتوان از پوششهای ضدزنگ یا فولادهای گالوانیزه استفاده کرد.
6. بتنریزی و ارتعاشدهی
بتن با مقاومت فشاری حداقل C25/30 (یا بالاتر بسته به نیاز پروژه) بهصورت پیوسته در قالب ریخته میشود. در زمان بتنریزی، با استفاده از ویبراتورهای میدانی، ارتعاشدهی انجام میشود تا هوا از داخل بتن خارج شود و پیوستگی کامل تضمین گردد.
7. حفاظت و curing
بعد از بتنریزی، سطح بتن باید با روشهای مناسب (مانند پوشاندن با فیلم پلیاتیلن یا استفاده از ترکیبهای شیمیایی) محافظت شود تا تراکم رطوبت حفظ گردد. دوره curing حداقل 7 روز است؛ در این مدت، بتن بهصورت تدریجی سخت میشود و مقاومت نهایی خود را میگیرد.
نکات کلیدی برای طراحی و اجرا
برای دستیابی به عملکرد مطلوب فونداسیون گسترده، رعایت موارد زیر توصیه میشود:
- دقت در محاسبه بارهای عمودی و افقی: در ساختمانهای بلند، بارهای باد و زلزله نقش مهمی در طراحی فونداسیون دارند؛ بنابراین، مدلسازی دقیق این نیروها ضروری است.
- استفاده از نرمافزارهای تحلیل پیشرفته: برنامههای SAP2000، ETABS یا PLAXIS میتوانند توزیع فشار بر نوارها را بهصورت دقیق شبیهسازی کنند.
- توجه به کنترل نشست: در صورتی که نشستهای جزئی پیشبینی میشود، میتوان از لایههای نرمسازی (مانند خاکپایدار) یا پایههای جبراننشست استفاده کرد.
- بازرسی مستمر در طول اجرا: هر مرحله از حفاری تا curing باید توسط مهندس نظارت شود؛ این کار از بروز خطاهای ساختاری جلوگیری میکند.
مشکلات رایج و راهکارهای پیشگیرانه
اگرچه فونداسیون گسترده مزایای فراوانی دارد، اما برخی مشکلات میتوانند در طول اجرا یا پس از اتمام پروژه بروز کنند:
- نشستهای ناهمگون: علت اصلی آن میتواند عدم یکنواختی در خاک زیر فونداسیون باشد. راهحل: پیش از اجرا، با استفاده از تستهای CPT یا SPT، توزیع خاک را بهدقت بررسی کنید.
- نشت آب بهدلیل عدم عایقکاری مناسب: برای جلوگیری از این مشکل، میتوان از ممبرانهای عایق یا لایههای پلیاتیلن در زیر بتن استفاده کرد.
- شکست آرماتور به دلیل رطوبت بیش از حد: استفاده از پوششهای ضدزنگ و کنترل دقیق دوره curing میتواند این خطر را کاهش دهد.
جمعبندی
فونداسیونهای گسترده، بهخصوص در ساختمانهای بلند، بهعنوان یک راهحل اقتصادی و ایمن برای انتقال بارهای سنگین به خاک زیرین شناخته میشوند. با رعایت دقیق مراحل اجرایی، بررسی ژئوتکنیکی جامع و بهکارگیری تکنیکهای پیشرفته، میتوان از بروز مشکلات ساختاری جلوگیری کرد و طول عمر سازه را تضمین نمود. در نهایت، ترکیب دانش فنی، تجربه میدانی و ابزارهای مدرن، کلید موفقیت در اجرای فونداسیونهای گسترده با کیفیت بالا است.
