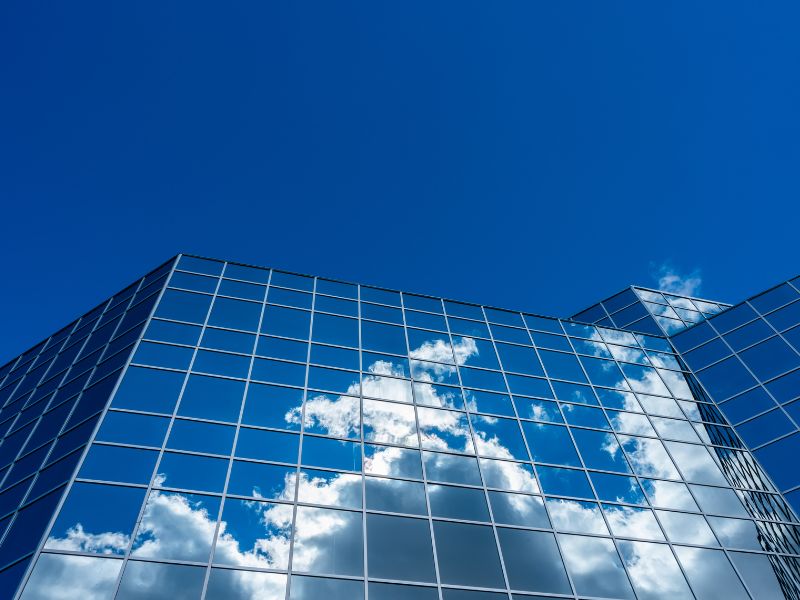

تصور کنید مقابل یک ساختمان اداری بلند در تهران ایستادهاید که نمای آن سراسر شیشهای است. احتمالا با خود میگویید این همه شیشه چگونه روی دیوار نگه داشته شدهاند؟ راز این کار در اجرای کرتین وال نهفته است. کرتین وال (یا همان کرتن وال به تلفظ رایج برخی افراد، که بعضی حتی نما کرتن وال هم میگویند) در زبان فارسی به معنای “دیوار پردهای” است؛ نمایی شیشهای که مثل پردهای روی اسکلت ساختمان کشیده میشود و بدون تحمل بار سازهای، فقط وزن خودش را نگه میدارد.
در این مقاله میخواهیم از صفر تا صد اجرای نمای شیشه ای کرتین وال را به زبانی ساده و خودمانی برایتان بازگو کنیم. مطمئن باشید با مطالعه این راهنما، مثل یک گفتگوی دوستانه یاد میگیرید که کرتین وال چیست، مراحل اجرای نمای کرتین وال چگونه است و قیمت آن چقدر تمام میشود. پس با ما همراه باشید تا پرده از رازهای نماهای تمامشیشهای مدرن برداریم!
معنی کرتین وال (نما کرتن وال چیست؟)
کرتین وال چیست و دقیقا به چه نوع نمایی گفته میشود؟ کرتین وال (Curtain Wall) که گاهی در ایران نما کرتن وال هم نامیده میشود، نوعی نمای شیشهای مدرن است که به صورت خودایستا روی ساختمان اجرا میگردد. معنی کرتین وال به فارسی همان “دیوار غیرسازهای شیشهای” است.حتما شنیدهاید که میگویند «خشت اول چون نهد معمار کج، تا ثریا میرود دیوار کج». اگر در اجرای نمای کرتین وال از ابتدا دقت و تخصص به خرج ندهیم، ممکن است بعدها مشکلات بزرگی پیش بیاید. این سیستم شیشهای حساسیتهای خاص خود را دارد؛ پس باید کار را به کاردان سپرد تا نتیجه مثل روز اول درخشان باشد.
انواع نمای کرتین وال
یکی از جذابترین بخشهای آشنایی با کرتین وال، شناخت انواع آن است. سیستمهای مختلفی برای اجرای نمای کرتین وال وجود دارند که هرکدام ظاهر و روش نصب متفاوتی دارند. در ادامه به سه مدل رایج کرتین وال اشاره میکنیم که احتمالا اسمشان را در بازار شنیدهاید:
نمای کرتین وال فیس کپ (سیستم درپوشدار)
کرتین وال فیس کپ یکی از پرکاربردترین انواع کرتین وال است که در آن از درپوشهای آلومینیومی در نمای خارجی استفاده میشود. در سیستم فیس کپ، ابتدا شبکهای از پروفیلهای عمودی (مولیون) و افقی (ترنزوم) روی سازه نصب میگردد و شیشهها بر روی این شبکه قرار میگیرند.
نمای کرتین وال فریم لس (سیستم بدون قاب)
در این نوع سیستم که به کرتین وال بدون قاب معروف است، از بیرون هیچ درپوشی روی شیشهها دیده نمیشو د. فریمهای نگهدارنده شیشه در پشت آن پنهان شدهاند و تنها خطوط باریکی از لبه شیشهها مشخص است. نمای کرتین وال فریم لس از نظر ظاهری یکدست و مدرن است؛ انگار کل نما یک صفحه شیشهای پیوسته و بدون تقسیمبندی است. نصب این سیستم نیازمند چسبها و لاستیکهای آببندی مخصوص است تا شیشهها بدون قاب فلزی جلو چشم، به سازه متصل شوند.
کرتین وال سمی فیس کپ (سیستم نیمهقابدار)
همانطور که از نامش پیداست، سیستم کرتین وال سمی فیس کپ ترکیبی بین حالت فیس کپ و فریم لس است. در این روش معمولا یکی از جهتها (افقی یا عمودی) با درپوش پوشانده میشود و جهت دیگر بدون قاب و با چسب سیلیکونی نصب میگردد. به عبارت دیگر، مثلا ممکن است در نمای سمی فیس کپ، پروفیلها و کپها به صورت افقی دیده شوند ولی در جهت عمودی چیزی مشخص نباشد (یا بالعکس).

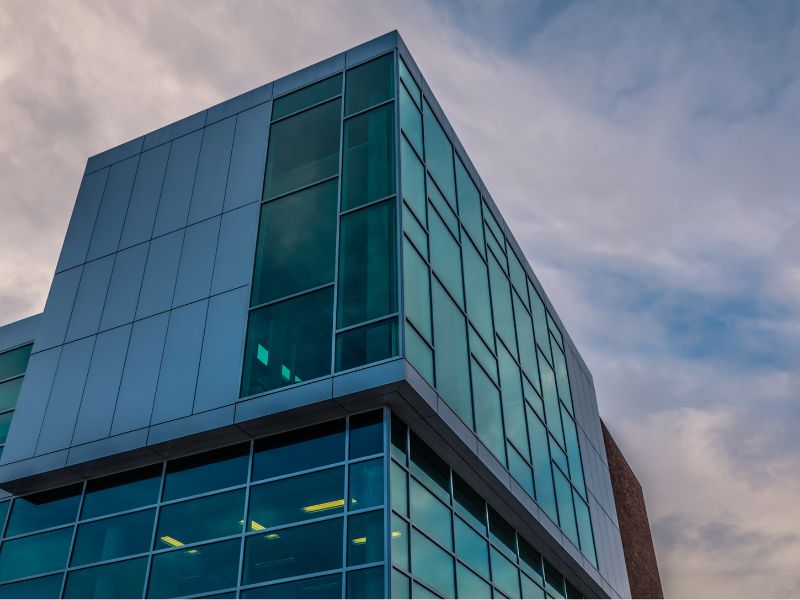

اجرای کرتین وال
حالا که با انواع سیستمهای کرتین وال آشنا شدیم، بد نیست بدانیم این نما از چه قسمتهایی تشکیل شده است. اجزای کرتین وال عمدتاً شامل دو بخش اصلی سازه نگهدارنده و پرکننده است. بخش سازه پروفیلهای آلومینیومی هستند که همان لاملهای عمودی و افقی (مولیون و ترنزوم) را تشکیل میدهند. این لاملها مثل اسکلت فرعی عمل میکنند و تمام وزن شیشهها را به نقاط اتصال (که به سازه اصلی ساختمان متصلاند) منتقل میکنند. بخش پرکننده هم غالباً شیشه است؛ شیشههای یک یا چندجدارهی سکوریت یا لمینت که فضای بین لاملها را پُر میکنند و ظاهر نهایی نما را میسازند.
علاوه بر لامل و شیشه، اجزای دیگری هم در اجرای کرتین وال به کار میرود، مانند براکتها یا انکرها (قطعات فلزی برای اتصال لاملها به سازه)، لاستیکهای درزبندی و چسبهای سیلیکونی (برای آببندی درزهای بین شیشهها و قابها) و پرشر پلیت و کاور کپ (درپوشها و قطعات فشاری جهت محکم کردن شیشه و زیبایی نما در سیستم فیس کپ).
نحوه اجرای نمای کرتن وال (روشهای نصب)
اجرای صحیح کرتین وال یک کار تخصصی است و روشهای مختلفی برای نصب آن وجود دارد. به طور کلی نحوه اجرای نمای کرتن وال به دو روش اصلی تقسیم میشود:
روش استیک (Stick):
در این شیوه که متداولترین روش نصب کرتین وال است، تمام قطعات سازهای (لاملهای عمودی و افقی) به صورت مجزا در محل پروژه برش خورده، مونتاژ و نصب میشوند. یعنی پروفیلها یکییکی روی سازه ساختمان پیچ و مهره میشوند و سپس شیشهها در داخل قابهای ایجاد شده قرار میگیرند.
روش یونیتایز (Unitized):
در این روش تقریبا تمامی کارهای مونتاژ و آمادهسازی پنلهای نما در داخل کارخانه انجام میشود و پنلهای پیشساخته پس از تکمیل به محل پروژه حمل میشوند. سپس این پنلها بر روی سازه ساختمان نصب و به یکدیگر متصل میگردند. روش یونیتایز سرعت اجرای بالاتری دارد و کیفیت ساخت قطعات (به دلیل تولید در شرایط کنترلشده کارخانه) بالاتر است، اما معمولاً هزینه آن بیشتر از سیستم استیک است.
مراحل اجرای نمای کرتین وال از صفر تا صد
در این بخش میخواهیم گامبهگام با مراحل نصب کرتین وال آشنا شویم. همانطور که ضربالمثل معروف میگوید «کار نیکو کردن از پر کردن است» انجام درست مراحل نصب باعث میشود نمای نهایی بینقص و بادوام باشد. مراحل اجرای نمای کرتین وال به ترتیب زیر انجام میگیرد:
آمادهسازی محل نصب کرتین وال
پیش از هر چیز باید بستر کار کاملاً آماده باشد. تراز و شاقول بودن محل نصب چک میشود. اگر ناهمواری یا ایرادی در محل وجود دارد، اصلاح میگردد. سپس براکتها و اتصالات پایه در نقاط تعیینشده روی سازه اصلی نصب میشوند تا زیرسازی اولیه انجام شود.
نصب لاملهای عمودی (مولیونها)
پروفیلهای عمودی که عمده وزن شیشهها را تحمل میکنند، یکییکی به براکتهای روی سازه اصلی پیچ و محکم میشوند. این مولیونها همان ستونهای فرعی نما هستند که چارچوب اصلی را شکل میدهند.
نصب لاملهای افقی (ترنزومها)
پس از نصب تمام مولیونها، نوبت به پروفیلهای افقی میرسد که به آنها ترنزوم میگویند. ترنزومها با پیچ و مهره به مولیونهای عمودی وصل میشوند تا شبکهی قابها کامل شود.
قرار دادن پنلهای شیشهای
حالا چارچوب آماده است و باید شیشهها یا دیگر پانلهای پرکننده درون آن جایگذاری شوند. شیشههای تکجداره، دوجداره یا سهجدارهای که قبلا دقیقاً طبق ابعاد هر دهانه بریده شدهاند، با احتیاط در محل خود قرار داده میشوند و توسط لقمهها یا گیرههای مخصوص موقتاً مهار میگردند.
آببندی و درزبندی نما
پس از قرار گرفتن همه شیشهها، نوبت به آببندی میرسد. درزهای بین شیشهها و لاملها با چسبهای سیلیکونی مخصوص پر میشود تا نمای کرتین وال عایق مناسب حرارت، برودت و صوت گردد. این درزبندی از ورود گردوغبار و آب باران به داخل ساختمان نیز جلوگیری میکند.
نصب درپوشها (کپها)
اگر سیستم از نوع فیس کپ باشد، در این مرحله درپوشهای آلومینیومی روی لبه بیرونی پروفیلها نصب میشوند. این کپها علاوه بر تکمیل آببندی، به نما زیبایی میبخشند و لبههای شیشه و قاب را مخفی میکنند. (در سیستم فریم لس، این مرحله وجود ندارد.)
بازبینی نهایی و تحویل کار
پس از اتمام نصب تمامی قطعات، تیم مجری یک بار دیگر کل نما را بررسی میکند. اتصالات، آببندی، تراز پنلها و همه جزئیات دقیقاً کنترل میشود. در نهایت اجرای نمای کرتین وال تکمیل شده و پروژه جهت تحویل به کارفرما آماده میگردد.
با گذراندن این هفتخان نصب، نمای شیشهای ساختمان شما متولد میشود!
قیمت اجرای نمای کرتین وال (هزینهها)
یکی از مهمترین سوالاتی که برای کارفرمایان پیش میآید، هزینهها و قیمت کرتین وال است. واقعیت این است که قیمت اجرای نمای کرتین وال به عوامل متعددی وابسته است. از جمله عوامل تأثیرگذار میتوان به موارد زیر اشاره کرد:
- متراژ نما و ارتفاع ساختمان
- نوع سیستم و روش نصب
- نوع متریال: (برای مثال، هر متر مربع پروفیل آلومینیومی ممکن است بین ۲,۰۰۰,۰۰۰ تا ۵,۵۰۰,۰۰۰ تومان باشد و هر متر مربع شیشه بسته به نوع آن از حدود ۷۰۰,۰۰۰ تا ۴,۸۰۰,۰۰۰ تومان قیمت داشته باشد).
- دستمزد مجری کرتین وال
- سایر هزینهها: (موارد دیگری مانند قیمت براکتها و اتصالات فلزی، لاستیکها و چسبهای آببندی، هزینه حمل و نقل مصالح و حتی پرت شدن احتمالی مصالح در حین کار نیز باید در برآورد قیمت لحاظ شوند).
طبق تجربهی شرکتهای مجری در سالهای اخیر، هزینه اجرای هر متر مربع نمای کرتین وال در ایران چیزی حدود ۴,۳۰۰,۰۰۰ تا ۹,۴۰۰,۰۰۰ تومان متغیر بوده است. طبیعی است که این بازهی قیمت به دلیل نوسانات بازار و تفاوت شرایط پروژهها گسترده باشد. همانطور که میگویند «هیچ ارزانی بیعلت نیست و هیچ گرانی بیحکمت نیست»؛ اگر دیدید کسی قیمت اجرای نمای کرتین وال را بسیار کمتر از عرف اعلام میکند، حتما دقت کنید که کیفیت متریال یا تخصص تیم اجرا را فدای قیمت نکرده باشد.
