راهنمای جامع نصب و اجرای قالب لارج پنل برای پیمانکاران

اگر به عنوان یک پیمانکار یا مجری پروژه های عمرانی، همچنان با اتلاف زمان، نیروی انسانی و مصالح درگیر هستید، زمان آن رسیده است که یک ارتقاء جدی در روش های اجرایی خود ایجاد کنید. دیگر نمی توان با روش های سنتی و مدولار، که مستلزم مونتاژ و دمونتاژ مکرر قطعات کوچک هستند، به بازدهی حداکثری دست یافت. ابزاری که ما را از این چالش ها رها می سازد و تضمین کننده یکپارچگی و سرعت در اجرای سازه های بتنی است، چیزی نیست جز قالب لارج پنل. این راهنما، نقشه راه شما برای ورود حرفه ای به این عرصه نوین است.

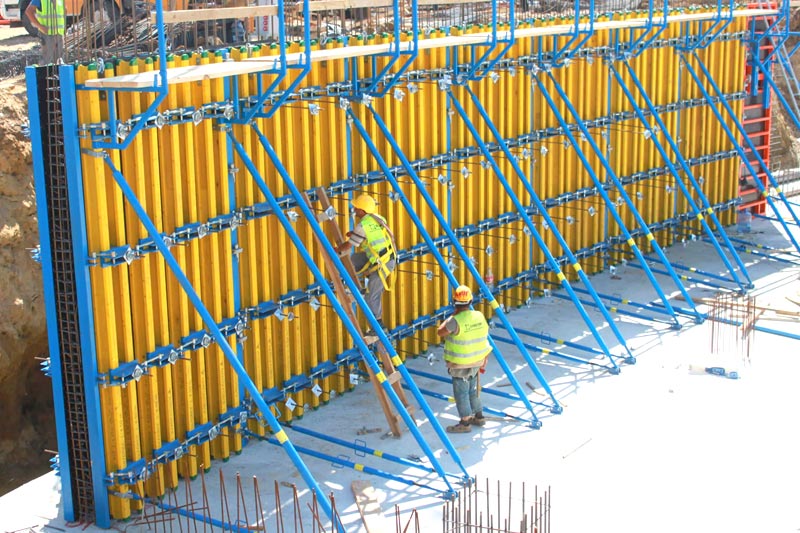

مراحل نصب و مونتاژ قالب لارج پنل: از فونداسیون تا طبقات بالایی

اجرای موفقیت آمیز سیستم قالب لارج پنل نیازمند دقت، برنامه ریزی و رعایت توالی منطقی مراحل است. برخلاف قالب های کوچک، در این سیستم، عمده تمرکز بر روی جابجایی و نصب دقیق پنل های بزرگ است که معمولاً به کمک تاور کرین یا جرثقیل انجام می شود.

مراحل اصلی نصب و مونتاژ:

1- آماده سازی سطح و فونداسیون

پس از اتمام آرماتوربندی فونداسیون، اولین گام تمیزکاری و ریسمان کشی دقیق محل نصب قالب هاست. این مرحله حیاتی است؛ هرگونه خطای کوچک در تراز و شاقولی اولیه، در طبقات بالاتر به خطاهای بزرگ تبدیل خواهد شد.

2- نصب پنل های اولیه و متعلقات

پنل های لارج پنل به محل کارگاه منتقل شده و توسط جرثقیل در محل دیوارها قرار می گیرند. اتصال قالب ها به یکدیگر از طریق اتصالات پیچی یا گیره ای مخصوص انجام می شود تا یک سطح یکپارچه و بدون درز ایجاد شود.

3- تعبیه بازشوها و تاسیسات

 یکی از مزایای این سیستم، امکان نصب چهارچوب های فلزی در و پنجره ها و همچنین تعبیه مکان های لازم برای عبور شوتینگ های بتن ریزی، سکوهای دسترسی و تاسیسات دیگر (نظیر داکت های برق و لوله ها) قبل از بتن ریزی است.

4- شاقول کاری و تثبیت

شاقول کاری و تنظیم تراز قالب ها با استفاده از براکت های شاقول کننده و جک های پیچی انجام می شود. در این مرحله باید مطمئن شد که قالب توانایی تحمل فشار جانبی بتن تازه را دارد.

5- عملیات بتن ریزی و کیورینگ

بتن ریزی معمولاً در یک مرحله و به صورت پیوسته انجام می گیرد. با توجه به ابعاد بزرگ قالب ها و ارتفاع زیاد دیوارها، باید از شوتینگ های بتن ریزی و ویبره مناسب استفاده شود تا از ایجاد حفره (لانه زنبوری) جلوگیری گردد.

6- قالب برداری و انتقال به طبقه بعدی (دمونتاژ و مونتاژ مجدد)

پس از گذشت زمان استاندارد عمل آوری (کیورینگ) بتن و رسیدن به مقاومت لازم، عملیات قالب برداری آغاز می شود. پنل ها با استفاده از قلاب های حمل (تاور کرین) به دقت جدا شده و به طبقه بعدی یا محل انبار منتقل می شوند. در این مرحله، دقت در حمل و نگهداری برای جلوگیری از آسیب دیدن سطح قالب ها بسیار مهم است.

“در ساخت و ساز مدرن، سرعت و دقت در اجرای سازه های بتنی یک امتیاز نیست، یک تعهد است. استفاده از قالب لارج پنل، این تعهد را با بالاترین کیفیت ممکن محقق می سازد.”

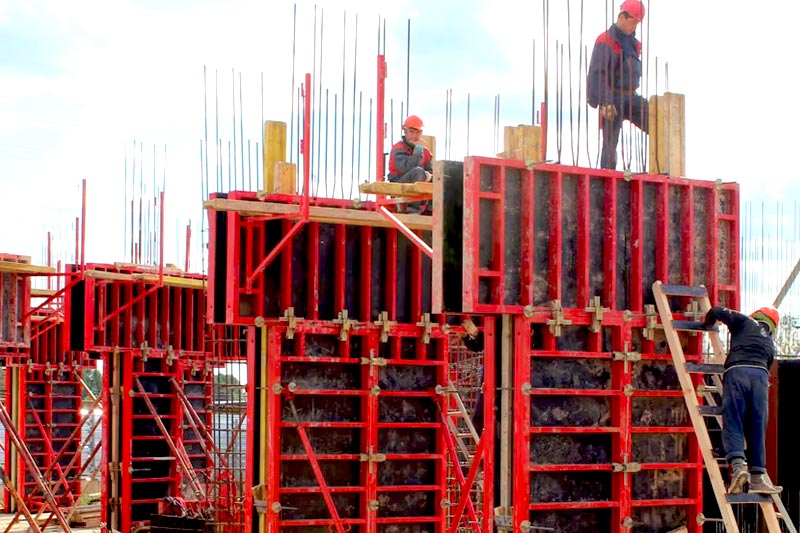

کنترل کیفیت و چک لیست های فنی در اجرای لارج پنل

یکی از مهم ترین وظایف یک مهندس عمران حرفه ای، تضمین کیفیت اجرای کار است. در سیستم قالب لارج پنل، به دلیل یکپارچگی و ابعاد بزرگ قالب ها، فرآیند کنترل کیفیت به مراتب حساس تر و حیاتی تر می شود. هرگونه ایراد در شاقولی یا تراز در یک پنل بزرگ، می تواند بر کل دیوار و در نتیجه بر یکپارچگی سازه تاثیر بگذارد.

چک لیست کلیدی کنترل کیفیت قالب لارج پنل

نکات مهم فنی برای پیمانکاران:

• حتماً قبل از هر بتن ریزی، از روغن های قالب با کیفیت استفاده کنید. روغن باید یک لایه نازک و یکنواخت ایجاد کند تا از چسبیدن بتن به سطح فلزی جلوگیری کرده و عملیات قالب برداری را تسهیل کند. این کار عمر مفید قالب را نیز افزایش می دهد.
• باید از پایداری سازه در برابر بارهای باد و لرزه حین بتن ریزی اطمینان حاصل شود. استفاده از مهاربندهای موقت در ارتفاعات ضروری است.

الزامات ایمنی کار در ارتفاع و سکوهای دسترسی

• سکوی کار ایمن: پنل ها باید مجهز به سکوهای کار باشند که امکان دسترسی ایمن کارگران به قسمت های بالایی قالب برای بستن بلت ها، نظارت بر بتن ریزی و ویبره را فراهم کند. این سکوها باید دارای نرده های حفاظتی استاندارد و جان پناه محکم باشند.
• استفاده از تجهیزات حفاظت فردی (PPE): استفاده از کمربند ایمنی (هارنس)، کلاه ایمنی، کفش ایمنی و دستکش، برای کلیه پرسنل مشغول به کار در ارتفاع الزامی است. اتصال کمربند ایمنی به نقاط اتصال مطمئن باید همواره کنترل شود.
• مدیریت خطر سقوط اشیاء: باید از بسته بودن و محکم بودن کلیه ابزارآلات و تجهیزات در سکوهای کار اطمینان حاصل شود. تورهای ایمنی یا پوشش های حفاظتی در زیر محل کار می توانند از سقوط مصالح و ابزار به طبقات پایین جلوگیری کنند.

نکات حیاتی در عملیات لیفتینگ و جابجایی پنل ها

• پیش از هرگونه جابجایی، گواهینامه سلامت و بازرسی فنی تاور کرین یا جرثقیل مورد استفاده باید بررسی شود. ظرفیت بالابری دستگاه باید بیش از وزن مجموع پنل، متعلقات و نیروی ضربه احتمالی در نظر گرفته شود.
• از اسلینگ ها، سیم بکسل ها و قلاب های حمل با ظرفیت کافی و بدون نقص استفاده شود. نقاط اتصال قلاب ها به پنل باید از نظر استحکام و عدم آسیب دیدگی کنترل گردند.
• هنگام جابجایی پنل ها، حتماً از توزیع یکنواخت بار و تعادل پنل اطمینان حاصل شود تا از چرخش ناگهانی یا واژگونی جلوگیری شود. حضور یک ناظر ماهر برای هدایت اپراتور جرثقیل ضروری است.

به خاطر داشته باشید، یک حادثه ایمنی می تواند کل سود اقتصادی حاصل از سرعت بالای اجرای قالب لارج پنل را از بین ببرد. ایمنی نه یک هزینه، بلکه یک ضرورت است.

قالب لارج پنل یک راهکار عملی برای افزایش سرعت و کیفیت در پروژه های بتنی است؛ اما سود واقعی زمانی حاصل می شود که انتخاب سیستم، برنامه ریزی کارگاه، اجرای دقیق نصب، کنترل کیفیت و نگهداری پس از اجرا هم راستا باشند. پیروی از دستورالعمل های تولیدکننده های معتبر و ثبت داده های اجرایی، ریسک ها را کاهش و بهره وری را افزایش می دهد. اگر قصد دارید این سیستم را در پروژه خود به کار گیرید، از یک بازدید فنی قبل از خرید و آزمون نمونه پنل در شرایط سایت غافل نشوید.
