جدول مشخصات لوله های مانیسمان | راهنمای خرید و بررسی قیمت لوله مانیسمان

جدول مشخصات لوله ‌های مانیسمان ابزاری کلیدی برای مهندسان، پیمانکاران و خریداران است تا بتوانند انتخابی دقیق و متناسب با نیاز پروژه داشته باشند. لوله‌ های مانیسمان به دلیل ساختار بدون درز، مقاومت بالا و تحمل فشار زیاد در صنایع نفت، گاز، پتروشیمی و آب و فاضلاب کاربرد فراوان دارند.

استفاده از جدول مشخصات به شما امکان می‌ دهد سایز، ضخامت، طول و وزن هر شاخه لوله را به راحتی مقایسه کنید و بر اساس نیاز پروژه، بهترین گزینه را انتخاب نمایید. در این مقاله، به بررسی استانداردها، مشخصات فنی، جدول سایز و ضخامت و نکات کاربردی برای خرید لوله مانیسمان پرداخته ‌ایم تا راهنمایی کامل و کاربردی برای مخاطبان فراهم شود.

جدول مشخصات لوله‌های مانیسمان

جدول مشخصات لوله‌ های مانیسمان ابزاری کاربردی برای مهندسان و خریداران است که به کمک آن میتوان تمام اطلاعات فنی مهم لوله‌ ها را یکجا مشاهده و مقایسه کرد. این جدول معمولاً شامل قطر اسمی، ضخامت دیواره، طول شاخه، وزن تقریبی و استاندارد تولید لوله‌ها است. با استفاده از این جدول، انتخاب لوله متناسب با نیاز پروژه، اعم از صنایع نفت و گاز، پتروشیمی، آب و فاضلاب و سازه‌های صنعتی، بسیار آسان‌تر می‌شود.

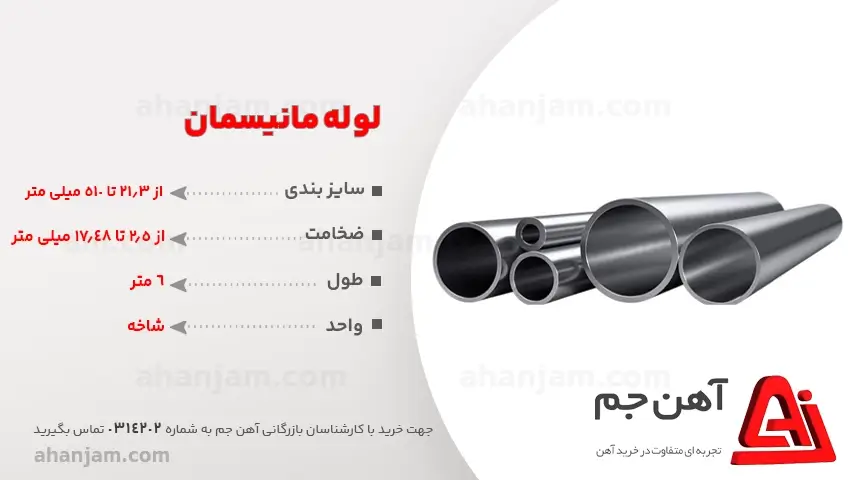

به گفته آهن جم : لوله مانیسمان که به لوله بدون درز هم شهرت دارد به لوله هایی گفته میشود که بدون درز و نقطه جوش هستند.بدون درز بودن لوله مانیسمان باعث استحکام و مقاومت بیشتر در برابر خوردگی و زنگ زدگی میشود.قیمت لوله بدون درز به علت فرآیند پیچیده تولید و مواد اولیه مرغوب از سایر لوله ها گران تر است.از سوی دیگر قیمت لوله بدون درز بستگی به عواملی مثل سایز لوله مانیسمان ، رده لوله منیسمان ، کارخانه تولیدکننده ، قیمت دلار و شرایط بازار دارد.

اطلاعات مهم موجود در جدول مشخصات لوله مانیسمان

• قطر اسمی (Nominal Diameter) :  قطر داخلی تقریبی لوله که برای تطبیق با اتصالات و محاسبات هیدرولیکی اهمیت دارد.
• ضخامت دیواره (Wall Thickness) :  ضخامت لوله که مقاومت لوله در برابر فشار داخلی و خوردگی را تعیین می‌کند.
• طول هر شاخه:  طول استاندارد لوله‌ ها که معمولاً بین ۶ تا ۱۲ متر است و برای برش، حمل و نصب مورد استفاده قرار میگیرد.
• وزن تقریبی هر شاخه:  برای محاسبه بار و برنامه‌ ریزی حمل و نقل، اطلاع از وزن هر شاخه ضروری است.
• استاندارد تولید:  لوله ‌های مانیسمان بر اساس استانداردهای معتبر مانند ASTM، DIN  یا ISIRI تولید می‌ شوند که کیفیت و ایمنی آن‌ها را تضمین می‌ کند.

جدول مشخصات لوله ‌های مانیسمان رده ۲۰

لوله‌های مانیسمان رده ۲۰ یکی از پرکاربرد ترین انواع لوله‌ها در صنایع مختلف مانند نفت، گاز، پتروشیمی و آب و فاضلاب هستند. این لوله‌ ها به دلیل ضخامت متوسط دیواره و مقاومت مناسب در برابر فشار داخلی و خوردگی، گزینه‌ای  مناسب برای پروژه‌های متوسط و سنگین محسوب میشوند. جدول مشخصات لوله‌ های مانیسمان رده ۲۰ به شما امکان میدهد ابعاد، ضخامت دیواره، وزن هر شاخه و طول استاندارد لوله‌ها را به راحتی مشاهده و مقایسه کنید.

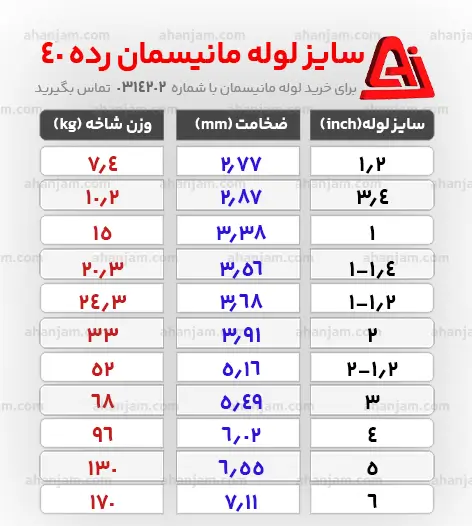

جدول مشخصات لوله‌های مانیسمان رده 40

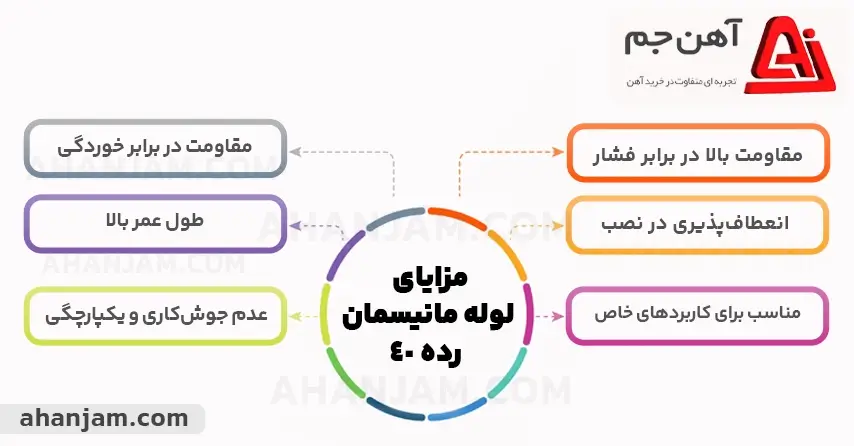

لوله‌ های مانیسمان رده ۴۰ به دلیل ضخامت دیواره بالاتر و تحمل فشار بیشتر نسبت به لوله‌های رده ۲۰  در پروژه‌ های صنعتی و انتقال سیالات با فشار بالا کاربرد گسترد ه‌ای دارند. جدول مشخصات لوله‌ های مانیسمان رده ۴۰ شامل اطلاعاتی مانند قطر اسمی، ضخامت دیواره، طول شاخه و وزن تقریبی هر شاخه است که به مهندسان و خریداران کمک می‌ کند تا انتخابی دقیق و متناسب با نیاز پروژه داشته باشند. ضخامت بالای دیواره این لوله‌ ها معمولاً بین ۳.۲ تا ۱۵.۹ میلی‌ متر متغیر است و طول استاندارد آنها بین ۶ تا ۱۲ متر است. همچنین  وزن هر شاخه بر اساس قطر و ضخامت محاسبه می ‌شود تا برنامه‌ ریزی حمل و نصب بهینه انجام شود.

تولید این لوله ‌ها مطابق با استانداردهای معتبر بین ‌المللی مانند ASTM A106، DIN 2448  و ISIRI 3562 انجام می ‌شود تا کیفیت و ایمنی آنها تضمین گردد. استفاده از جدول مشخصات رده ۴۰ به مهندسان امکان میدهد سایز و ضخامت مناسب برای انتقال سیالات تحت فشار بالا را انتخاب کنند و خطرات ناشی از انتخاب ناصحیح یا فشار بیش از حد کاهش یابد.

به گفته آهن جم : قیمت لوله مانیسمان رده ۴۰ چینی به ‌طور معمول نسبت به انواع مشابه ایرانی پایین ‌تر است. این تفاوت قیمت عمدتاً به دلیل هزینه‌ های تولید کمتر در چین و استفاده از مواد اولیه ارزان‌ تر است. در صورتی که این لوله‌ ها را برای کاربرد های عمومی و شرایطی که نیاز به استحکام و مقاومت بسیار بالا ندارند ، مد نظر دارید ، لوله ‌های مانیسمان چینی میتوانند گزینه‌ ای اقتصادی و مناسب برای شما باشند.

 لوله مانیسمان چیست و چه کاربردهایی دارد؟

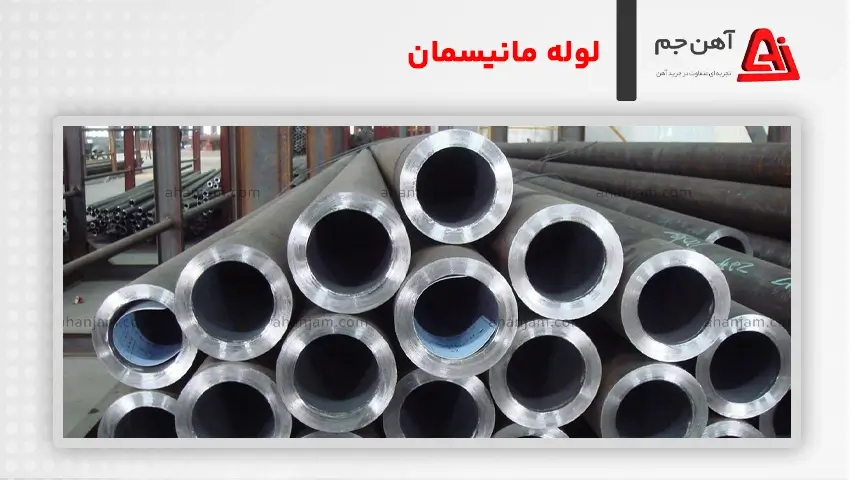

لوله مانیسمان نوعی لوله فولادی بدون درز است که از نورد گرم یا فورج یکپارچه فولاد تولید می ‌شود و به همین دلیل هیچ درز جوش یا اتصال در طول لوله ندارد. این ساختار بدون درز باعث می‌ شود لوله‌های مانیسمان مقاومت بسیار بالایی در برابر فشار داخلی، تنش‌های مکانیکی و خوردگی داشته باشند. به دلیل کیفیت بالای ساخت و دوام طولانی، این لوله ‌ها در پروژه‌ های صنعتی و ساختمانی که نیاز به تحمل فشار بالا و شرایط سخت دارند، کاربرد گسترده ‌ای دارند.

کاربرد های لوله مانیسمان

• صنایع نفت و گاز: برای انتقال نفت خام، گاز طبیعی و فرآورده‌ های نفتی تحت فشار بالا استفاده می‌ شود.
• پتروشیمی و صنایع شیمیایی: انتقال سیالات خورنده و مواد شیمیایی که نیاز به مقاومت بالا در برابر خوردگی و فشار دارند.
• تاسیسات آب و فاضلاب: لوله‌ کشی فشار بالا در شبکه‌ های شهری و صنعتی.
• پروژه‌های ساختمانی و صنعتی: استفاده در سازه‌ها، اسکلت‌های فلزی و خطوط بخار و آب گرم.
•

  استانداردها و روش تولید لوله مانیسمان

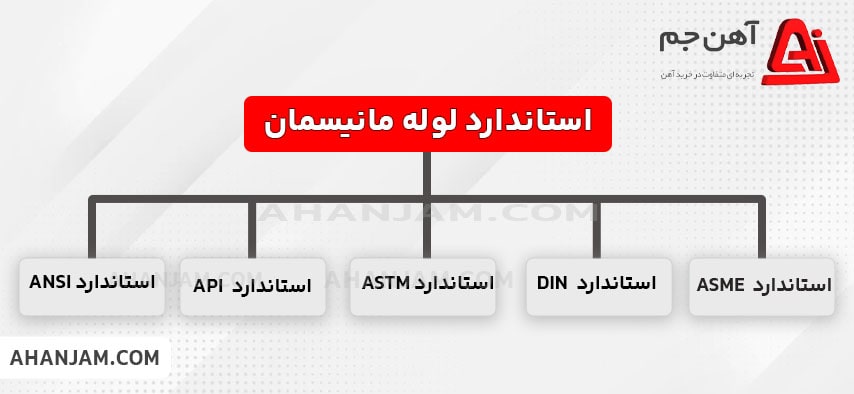

لوله ‌های مانیسمان بر اساس استاندارد های معتبر بین‌ المللی و ملی تولید می ‌شوند تا کیفیت، ایمنی و مقاومت آن‌ا تضمین گردد. برخی از استانداردهای رایج شامل ASTM A106،  ASTM A53، DIN 2448  و ISIRI 3562 هستند. رعایت این استانداردها به معنی تضمین ضخامت دیواره دقیق، قطر داخلی استاندارد، مقاومت مکانیکی و تحمل فشار مشخص برای هر سایز لوله است.

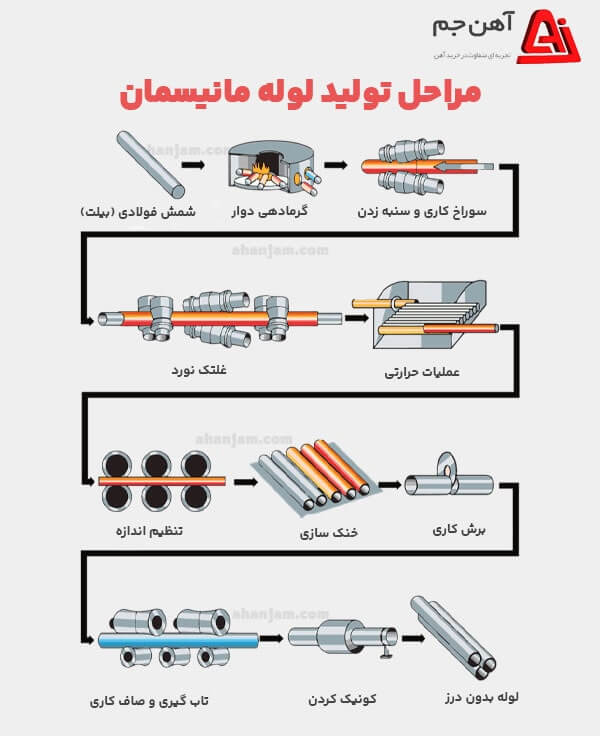

روش تولید لوله مانیسمان

لوله مانیسمان به صورت بدون درز و یکپارچه تولید می ‌شود و معمولاً از فولاد کربنی یا فولاد آلیاژی ساخته می ‌شود. روش‌های اصلی تولید شامل

نورد گرم (Hot Rolling): شمش فولادی تحت حرارت بالا نورد می‌شود تا شکل لوله ایجاد شود. این روش باعث افزایش چگالی فولاد و مقاومت مکانیکی لوله می‌شود.

فورج و کشش سرد (Cold Drawing/Extrusion): لوله‌ها پس از نورد گرم، برای دستیابی به قطر و ضخامت دقیق ‌تر، از فرآیند کشش سرد عبور می‌ کنند. این روش باعث افزایش یکنواختی دیواره و دقت ابعادی می‌شود.

با این روش‌ها  لوله‌ های مانیسمان دارای سطح صاف، استحکام بالا و تحمل فشار زیاد هستند و برای انتقال سیالات تحت فشار و دماهای مختلف بسیار مناسب ‌اند.

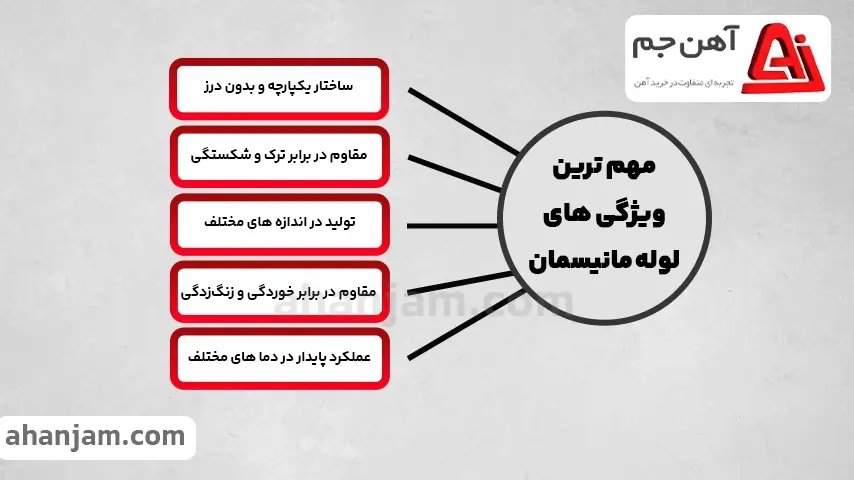

 مشخصات فنی لوله‌ های مانیسمان

لوله‌های مانیسمان دارای مشخصات فنی دقیقی هستند که مهندسان و خریداران باید آنها را قبل از انتخاب و خرید در نظر بگیرند. این مشخصات شامل قطر اسمی، ضخامت دیواره، طول و وزن هر شاخه می‌شود و نقش مهمی در تعیین کارایی، تحمل فشار و نصب لوله‌ ها دارد.

قطر اسمی و ضخامت دیواره

قطر اسمی (Nominal Diameter) نشان ‌دهنده قطر داخلی تقریبی لوله است و برای تطبیق با اتصالات، شیرآلات و محاسبات هیدرولیکی اهمیت دارد. ضخامت دیواره لوله (Wall Thickness) تعیین‌ کننده مقاومت لوله در برابر فشار داخلی و خوردگی است و بر اساس استانداردهای رده ۲۰، رده ۴۰ و سایر رده‌ها متفاوت می‌باشد. انتخاب ضخامت مناسب باعث افزایش دوام و ایمنی سیستم لوله‌ کشی میشود.

طول هر شاخه

طول استاندارد هر شاخه لوله مانیسمان معمولاً بین ۶ تا ۱۲ متر است. طول شاخه‌ ها بسته به نیاز پروژه و نحوه نصب می ‌تواند متفاوت باشد.

وزن تقریبی هر شاخه

وزن هر شاخه لوله به قطر و ضخامت دیواره بستگی دارد و اطلاعات آن برای محاسبه بار، برنامه ‌ریزی حمل و نصب و برآورد هزینه پروژه اهمیت دارد. وزن استاندارد لوله ‌ها معمولاً در جدول مشخصات فنی ارائه می ‌شود تا مهندسان بتوانند با دقت بیشتری انتخاب اقتصادی و ایمن داشته باشند.

نحوه انتخاب لوله مانیسمان مناسب پروژه

انتخاب لوله مانیسمان مناسب برای هر پروژه نیازمند بررسی چند فاکتور کلیدی است تا عملکرد بهینه، ایمنی و دوام طولانی مدت سیستم لوله‌ کشی تضمین شود. ابتدا باید نوع سیال و فشار کاری سیستم مشخص شود، زیرا لوله‌ های مانیسمان با ضخامت و رده‌ های مختلف برای تحمل فشارهای متفاوت طراحی شده ‌اند. برای مثال  پروژه‌های با فشار بالا بهتر است از لوله‌های رده ۴۰ یا بالاتر استفاده کنند تا خطر نشتی یا شکست کاهش یابد.

عامل بعدی انتخاب سایز و ضخامت مناسب است. قطر اسمی و ضخامت دیواره لوله باید با محاسبات هیدرولیکی و طول مسیر تطبیق داشته باشد تا جریان سیال بهینه و فشار داخلی کنترل شود. استفاده از جدول مشخصات لوله‌های مانیسمان به مهندسان کمک می‌ کند تا به راحتی سایز، ضخامت و وزن هر شاخه را بررسی کرده و بهترین گزینه را برای پروژه انتخاب کنند.

همچنین استاندارد تولید و برند لوله نیز اهمیت بالایی دارد. لوله‌های تولید شده مطابق استانداردهای معتبر بین ‌المللی مانند ASTM، DIN  و ISIRI کیفیت بالاتر و ایمنی بیشتری دارند و احتمال خرابی یا خوردگی کاهش می‌یابد. در نهایت  توجه به هزینه، موجودی بازار و شرایط حمل‌ ونقل نیز ضروری است تا خریدی اقتصادی و مطمئن انجام شود. با رعایت این نکات، می‌ توان لوله مانیسمان مناسب با طول عمر بالا و عملکرد مطمئن برای هر پروژه انتخاب کرد.

 عوامل مؤثر بر قیمت لوله مانیسمان

قیمت لوله مانیسمان همیشه ثابت نیست و تحت تأثیر مجموعه ‌ای از عوامل فنی و اقتصادی قرار دارد. اولین و مهم ‌ترین عامل، ابعاد و ضخامت لوله است. هرچه قطر داخلی و ضخامت دیواره لوله بیشتر باشد، فولاد بیشتری برای تولید آن مصرف می‌شود و مراحل ساخت پیچیده ‌تر می‌ شود  در نتیجه قیمت تما م‌شده افزایش می‌یابد. بنابراین قبل از خرید  باید با توجه به فشار کاری و نیاز پروژه سایز و ضخامت مناسب انتخاب شود تا هم ایمنی رعایت شود و هم هزینه‌ها بهینه باقی بماند.

عامل دوم  جنس و کیفیت فولاد مورد استفاده است. لوله‌های مانیسمان از فولاد کربنی یا فولاد آلیاژی تولید می ‌شوند و رعایت استانداردهای بین‌ المللی مانند ASTM، DIN  و ISIRI تضمین‌ کننده مقاومت در برابر فشار، خوردگی و تنش‌های مکانیکی است. طبیعتاً لوله‌ هایی که از فولاد مرغوب و با کنترل کیفی دقیق تولید می‌شوند  قیمت بالاتری دارند، اما طول عمر و ایمنی پروژه را تضمین می‌ کنند.

عامل سوم ترکیبی از برند تولید کننده، شرایط بازار و هزینه‌های جانبی است. برندهای معتبر داخلی و خارجی معمولاً محصولات باکیفیت‌ تر عرضه می‌ کنند و قیمت آنها بالاتر است، اما ریسک خرابی و هزینه تعمیرات کاهش می‌یابد. همچنین  موجودی بازار، میزان تقاضا و هزینه حمل ‌ونقل روی قیمت نهایی تأثیرگذار هستند و می‌توانند قیمت لوله مانیسمان را در بازه‌ های زمانی مختلف تغییر دهند. با در نظر گرفتن تمام این عوامل، خریداران می‌توانند تصمیمی هوشمندانه بگیرند و لوله‌ای متناسب با نیاز پروژه، کیفیت بالا و قیمت مناسب تهیه کنند.

سخن پایانی

انتخاب لوله مانیسمان مناسب، ترکیبی از کیفیت، دوام و قیمت مناسب است و نیازمند توجه به چند فاکتور کلیدی می‌باشد. ابتدا باید نوع پروژه، فشار کاری و سیال عبوری مشخص شود تا بتوان ضخامت و رده مناسب لوله را انتخاب کرد. استفاده از جدول مشخصات فنی لوله‌های مانیسمان به خریدار کمک می‌ کند تا قطر، ضخامت و وزن هر شاخه را بررسی و بهترین گزینه را متناسب با نیاز خود پیدا کند.

در نهایت  عوامل اقتصادی و خدمات جانبی مانند قیمت بازار، موجودی محصول و هزینه حمل ‌ونقل نیز اهمیت دارند. با در نظر گرفتن تمام این موارد و بررسی دقیق مشخصات فنی، خریدار می ‌تواند لوله مانیسمان با کیفیت، ایمن و اقتصادی انتخاب کند و پروژه‌ای با عملکرد مطمئن و دوام طولانی داشته باشد
