دریچههای خطی، اجزای حیاتی در سیستمهای تهویه مطبوع، گرمایش و سرمایش ساختمانها به شمار میروند. اهمیت آنها در تواناییشان برای هدایت و توزیع مؤثر هوای تهویه شده در سراسر محیط نهفته است. در فضاهایی که زیبایی بصری و عملکرد بیصدا در اولویت قرار دارد، مانند دفاتر مدرن، مراکز خرید، هتلها و حتی منازل لوکس، دریچههای خطی به انتخابی بیبدیل تبدیل شدهاند.
این مقاله به بررسی جامع دریچههای خطی هوا، از تعاریف پایه و اصول عملکردی تا انواع، مشخصات فنی، کاربردها، چالشها، راهحلها و چشمانداز آینده آنها میپردازد تا راهنمایی تخصصی برای مهندسان، معماران و فعالان صنعت ساختمان فراهم آورد.
دریچههای خطی هوا: تعاریف و اصول عملکردی
دریچههای خطی هوا، که به عنوان دیفیوزرهای خطی نیز شناخته میشوند، از مهمترین اجزا در سیستمهای توزیع هوا در ساختمانها هستند. وظیفه اصلی آنها، کاهش سرعت جریان هوا و افزایش فشار استاتیکی آن است. این فرآیند که به “بازیابی فشار” معروف است، تضمین میکند که هوا با سرعتی مناسب و به شکلی یکنواخت در فضا پخش شود.
تعریف جامع دریچه خطی هوا

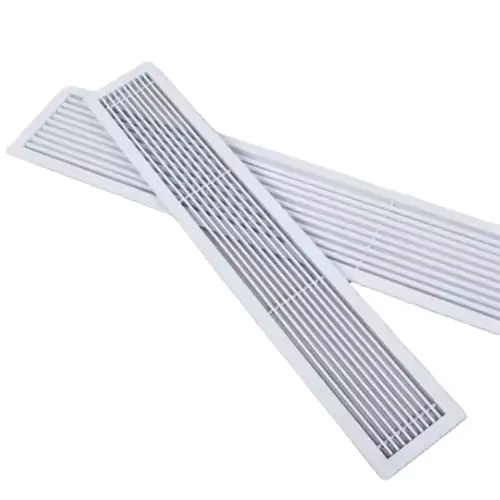

دریچه خطی هوا، یک جزء تخصصی است که برای توزیع یکنواخت هوا در سراسر یک فضا طراحی شده است. این دریچهها هوا را از طریق شکافهایی که در طول آنها قرار گرفتهاند، هدایت میکنند و اغلب با پرههایی همراه هستند که امکان تنظیم جهت جریان هوا را فراهم میآورند. شکل مستطیلی و باریک آنها، ظاهری مدرن و مینیمال به فضا میبخشد و به همین دلیل، در طراحیهای معاصر بسیار محبوب هستند.
این دریچهها معمولاً در سقفها، دیوارها یا حتی کف نصب میشوند و میتوانند به صورت نیمهپنهان یا کاملاً یکپارچه با سطح نصب، جلوهای بینقص ایجاد کنند. هدف از طراحی آنها، رساندن هوای تهویه شده و تازه به محیط، افزایش اختلاط هوای اولیه با هوای اتاق و ایجاد حرکت هوای با سرعت پایین در منطقه اشغالشده است تا آسایش حرارتی حداکثری فراهم شود.
مکانیسم توزیع هوا
مکانیسم توزیع هوا در دریچههای خطی بر پایه ایجاد “جریان آرام” (Laminar Flow) استوار است. این نوع جریان، با کاهش تلاطم در مسیر هوا، توزیع یکنواخت و بدون نقطه کور را در عرض فضا تضمین میکند، در حالی که سرعت هوا را در سطح پایین نگه میدارد. این ویژگی به ویژه در محیطهای حساس به نویز مانند کتابخانهها، اتاقهای کنفرانس و بیمارستانها بسیار حائز اهمیت است.
بسیاری از دریچههای خطی دارای پرههای قابل تنظیم یا کنترلکنندههای الگو (Pattern Controllers) هستند که به کاربران امکان میدهند جهت، حجم و سرعت جریان هوا را به دقت تنظیم کنند. این قابلیت تنظیم، انعطافپذیری بالایی در توزیع هوا فراهم میکند و میتوان هوا را به مناطق خاصی هدایت کرد یا از پنجرهها در فصول سرد دور نگه داشت.

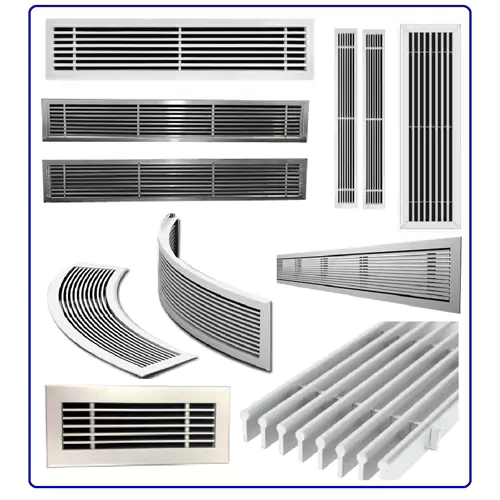

انواع دریچههای خطی هوا: تنوع برای هر نیاز
دریچههای خطی هوا در طیف وسیعی از جنسها، طراحیها و کاربردها تولید میشوند که هر یک برای نیازهای خاصی بهینهسازی شدهاند. این تنوع، امکان انتخاب بهترین گزینه را برای هر پروژه ساختمانی فراهم میآورد.
بر اساس جنس
انتخاب جنس دریچه خطی، نه تنها بر دوام و عملکرد آن، بلکه بر زیباییشناسی و هماهنگی با طراحی داخلی فضا نیز تأثیر مستقیم دارد.
- آلومینیوم: این جنس به دلیل وزن سبک، مقاومت بالا در برابر خوردگی و زنگزدگی، و قابلیت شکلپذیری مناسب، یکی از پرکاربردترین مواد در ساخت دریچههای خطی است. دریچههای آلومینیومی ظاهری مدرن و شیک دارند و در ساختمانهای تجاری و مسکونی بسیار محبوب هستند.
- فولاد گالوانیزه/استیل: فولاد گالوانیزه و به ویژه استیل ضد زنگ، به دلیل استحکام بالا، مقاومت عالی در برابر شرایط محیطی سخت و فرساینده، و قابلیت تحمل دماهای بالا شناخته میشوند. این نوع دریچهها معمولاً در محیطهای صنعتی، اماکن پرتردد و فضاهای خارجی ساختمانها که نیاز به دوام و مقاومت بالا دارند، استفاده میشوند.
- پلاستیک: دریچههای پلاستیکی به دلیل قیمت مناسب و وزن سبک، عمدتاً در فضاهای داخلی با شرایط محیطی کنترلشده کاربرد دارند. آنها در برابر زنگزدگی مقاوم بوده و سطحی صاف و آسان برای تمیزکاری دارند.
- چوب/MDF: این نوع دریچهها بیشتر جنبه تزئینی دارند و در فضاهای خاص با معماری سنتی یا طراحیهای داخلی گرم و طبیعی مورد استفاده قرار میگیرند.
بر اساس طراحی و شکل ظاهری
طراحی دریچههای خطی، علاوه بر زیبایی، نقش مهمی در نحوه توزیع هوا و کنترل جریان آن ایفا میکند.
- مستقیم (Straight): رایجترین شکل دریچههای خطی، مدلهای مستقیم هستند که میتوانند به صورت پیوسته و در طولهای بلند نصب شوند تا یک خط یکپارچه و زیبا ایجاد کنند.
- منحنی (Curved): برای فضاهایی با طراحیهای خاص و منحنی، دریچههای خطی منحنی تولید میشوند که کاملاً با قوسهای معماری هماهنگ میشوند و امکان توزیع هوا را در این فضاها فراهم میآورند.
- اسلوت (Slot): این دریچهها با شکافهای بلند و باریک مشخص میشوند. تعداد شکافها میتواند از ۱ تا ۱۰ متغیر باشد و عرض آنها نیز در ابعاد مختلفی مانند ۱/۲ اینچ، ۳/۴ اینچ، ۱ اینچ، ۱ ۱/۲ اینچ، ۱۶ میلیمتر، ۲۰ میلیمتر و ۲۵ میلیمتر موجود است.
- با پرههای قابل تنظیم (Adjustable Louvers/Pattern Controllers): بسیاری از دریچههای خطی دارای پرههایی هستند که میتوان زاویه آنها را تنظیم کرد. این پرهها میتوانند جریان هوا را در زوایای مختلفی مانند ۰، ۱۵، ۳۰ یا ۴۵ درجه هدایت کنند. برخی مدلها حتی امکان چرخش ۹۰ درجه پرهها را برای تنظیم عمودی جریان هوا فراهم میکنند.

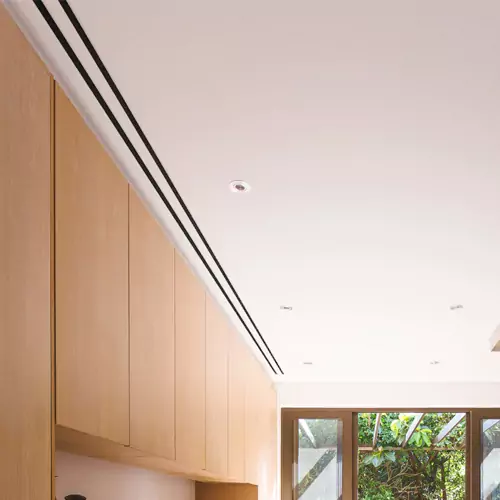

- پنهان/بدون فریم (Hidden/Frameless/Mud-in): این مدلها برای دستیابی به ظاهری کاملاً مینیمال و یکپارچه طراحی شدهاند. پس از نصب، فریم دریچه در داخل سقف یا دیوار پنهان میشود و تنها یک شکاف نازک و ظریف برای خروج هوا باقی میماند. این طراحی، “آکنه سقف” (Ceiling Acne) ناشی از دریچههای سنتی را از بین میبرد و جلوهای لوکس ایجاد میکند.
- چند جهته (Multi-directional): برخی دریچههای خطی قابلیت توزیع هوا در یک، دو، سه یا چهار جهت را دارند. این ویژگی برای فضاهایی با نیازهای توزیع هوای پیچیده یا متغیر، بسیار مفید است.

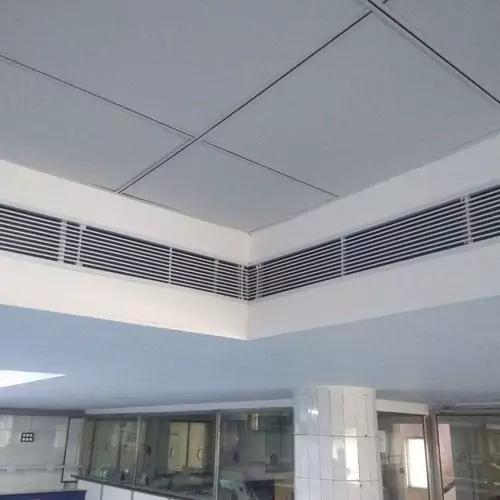

مشخصات فنی و پارامترهای عملکردی دریچههای خطی هوا
برای اطمینان از عملکرد بهینه و آسایش حرارتی در یک فضا، درک دقیق مشخصات فنی و پارامترهای عملکردی دریچههای خطی هوا ضروری است. این پارامترها به مهندسان و طراحان کمک میکنند تا بهترین دریچه را متناسب با نیازهای هر پروژه انتخاب کنند.
ابعاد و اندازهها
ابعاد دریچههای خطی هوا بسیار متنوع است و باید با دقت و بر اساس نیازهای خاص فضا انتخاب شود. انتخاب ابعاد نامناسب میتواند منجر به توزیع نامطلوب هوا، کاهش راندمان سیستم، افزایش مصرف انرژی و حتی ایجاد نویز شود.
- طول و عرض: دریچههای خطی در طولها و اشکال قابل سفارشیسازی تولید میشوند. طول آنها میتواند از چند اینچ تا چندین متر متغیر باشد و بسته به ابعاد فضا و نیاز به پرتاب هوا تعیین میشود. عرض دریچه نیز بر اساس تعداد شکافها و طراحی کلی آن متغیر است.
- تعداد اسلوت و عرض اسلوت: دریچههای خطی میتوانند دارای یک تا ده شکاف (Slot) باشند. عرض هر شکاف نیز در ابعاد استاندارد مانند ۱/۲ اینچ، ۳/۴ اینچ، ۱ اینچ، ۱ ۱/۲ اینچ (حدود ۱۲.۷، ۱۹، ۲۵.۴ و ۳۸.۱ میلیمتر) و همچنین ۱۶، ۲۰ و ۲۵ میلیمتر موجود است. تعداد و عرض شکافها مستقیماً بر حجم هوای عبوری و الگوی پرتاب آن تأثیر میگذارد.
- ابعاد پلنیوم باکس: پلنیوم باکس (Plenum Box) یا جعبه توزیع هوا، جزئی حیاتی است که در پشت دریچه نصب میشود و هوا را از کانال به دریچه هدایت میکند. ابعاد پلنیوم باکس باید با ابعاد دریچه و فضای موجود در سقف یا دیوار هماهنگ باشد. پلنیومهای بزرگتر معمولاً برای دریچههای با ظرفیت هوای بیشتر یا برای کاهش نویز و افت فشار استفاده میشوند.
برای درک بهتر ابعاد رایج و کاربردهای آنها، جدول زیر ارائه میشود:
| ابعاد (سانتیمتر) | کاربرد پیشنهادی |
| 10×10 | تهویه نقطهای در فضاهای کوچک مانند سرویسهای بهداشتی، اتاقهای تعویض لباس یا کابینهای کوچک که نیاز به تهویه محدود و متمرکز دارند. |
| 15×15 | تهویه مطبوع فضاهای متوسط مانند انبارهای کوچک، راهروهای باریک و اتاقهای محدود، بهویژه برای هدایت هوا در مسیرهای مشخص در فضاهای بسته. |
| 20×10 | گزینه ایدهآل برای ورودی و خروجی هوا در فضاهای کمارتفاع مانند سقفهای کاذب با ابعاد محدود، مناسب برای توزیع یکنواخت هوای سرد یا گرم در فضاهای مسکونی کوچک. |
| 30×15 | مناسب برای نصب در سقفها و دیوارهای فضاهای اداری یا تجاری کوچک که نیاز به جریان هوای ملایم و کنترلشده در نقاط مختلف دارند. |
| 40×20 | کاربرد در تهویه فضاهای متوسط مانند سالنهای کوچک، اتاقهای ملاقات یا اتاقهای چندمنظوره که نیاز به توزیع هوای یکنواخت با حجم متوسط دارند. |
| 50×25 | بهینه برای تهویه فضاهای بزرگتر در ساختمانهای تجاری یا لابیها، سالنهای ورودی و فضاهای بازتر که نیاز به جریان هوای بیشتر و تهویه مداوم دارند. |
| 60×30 | مناسب برای فضاهای بزرگتر با نیاز به حجم هوای قابل توجه. |
| 100×50 | مناسب برای فضاهای بسیار بزرگ نظیر سولههای صنعتی، سالنهای ورزشی و فضاهای عمومی با ارتفاع بالا که نیازمند جریان هوای قدرتمند و توزیع یکنواخت هوا در گستره وسیع هستند. |
کاربردها و مزایا و معایب دریچههای خطی هوا
دریچههای خطی هوا به دلیل ویژگیهای منحصربهفرد خود، در طیف وسیعی از ساختمانها و فضاهای داخلی به کار گرفته میشوند. درک مزایا و معایب آنها، به انتخاب آگاهانه و بهینهسازی عملکرد سیستم تهویه کمک شایانی میکند.
کاربردهای گسترده
انعطافپذیری و کارایی دریچههای خطی، آنها را به انتخابی ایدهآل برای محیطهای گوناگون تبدیل کرده است:
- مسکونی: در خانهها، آپارتمانها، هالها و اتاقها برای توزیع یکنواخت هوای گرم یا سرد و ایجاد فضایی مطبوع و راحت برای ساکنان استفاده میشوند. طراحی مدرن آنها به هماهنگی با دکوراسیون داخلی منازل کمک میکند.
- تجاری: در فضاهای تجاری مانند دفاتر، رستورانها، مراکز خرید، سالنهای کنفرانس، لابیها، نمایشگاهها و فرودگاهها کاربرد گستردهای دارند. توانایی آنها در توزیع کارآمد هوا در فضاهای باز و بزرگ، در کنار ظاهر جذاب، آنها را گزینهای محبوب میسازد.
- صنعتی: در سالنهای تولید، کارخانهها و سایر فضاهای صنعتی برای تهویه و توزیع هوا به کار میروند. در این محیطها، دریچهها باید مقاومت بالایی در برابر شرایط سخت محیطی داشته باشند.
مزایا
دریچههای خطی به دلیل ویژگیهای طراحی و عملکردی خود، مزایای متعددی دارند که آنها را به گزینهای محبوب در سیستمهای تهویه مطبوع تبدیل کرده است.
- زیبایی ظاهری و هماهنگی با دکوراسیون مدرن: یکی از برجستهترین مزایای آنها، ظاهر شیک، مدرن و نامحسوس است. خطوط تمیز و طراحی مینیمال آنها به راحتی با خطوط معماری ترکیب شده و به زیباییشناسی کلی فضا میافزایند. این ویژگی به معماران و طراحان امکان میدهد تا بدون به خطر انداختن عملکرد، به ظاهری یکپارچه و بدون درهمریختگی دست یابند.
- توزیع یکنواخت و کنترل دقیق جریان هوا: طراحی خطی این دریچهها باعث میشود که هوا به صورت یکنواخت و با الگوی مشخص در محیط پخش شود. این امر به کاهش نقاط گرم و سرد و ایجاد شرایط آسایش حرارتی مطلوب کمک میکند. پرههای قابل تنظیم در بسیاری از مدلها، امکان کنترل دقیق جهت و حجم جریان هوا را فراهم میآورند.
- کاهش صدا و آسایش صوتی: دریچههای خطی با مهندسی دقیق برای عملکرد بیصدا طراحی شدهاند. این ویژگی در محیطهایی که نیاز به آرامش و سکوت دارند، مانند کتابخانهها، اتاقهای کنفرانس و بیمارستانها، بسیار حائز اهمیت است. مواد کامپوزیتی نوین حتی میتوانند نویز محیط را تا ۵۰% کاهش دهند.
معایب و چالشها
با وجود مزایای فراوان، دریچههای خطی نیز دارای برخی معایب و چالشهایی هستند که باید در نظر گرفته شوند:
- نیاز به فضای نصب بیشتر: به دلیل طراحی کشیده خود، دریچههای خطی نیاز به فضای نصب بیشتری نسبت به دریچههای کوچکتر دارند. این موضوع ممکن است در برخی از فضاها که محدودیت فضا وجود دارد، مشکلساز شود، به ویژه در کاربردهای مسکونی که فاصله تیرچههای سقف میتواند نصب طولانیتر را محدود کند.
- چالش در فضاهای نامنظم: در فضاهای با شکل نامنظم یا دارای گوشههای زیاد، دستیابی به توزیع یکنواخت هوا با دریچههای خطی میتواند چالشبرانگیز باشد. در چنین مواردی، ممکن است ترکیبی از انواع مختلف دریچه مورد نیاز باشد.
- نیاز به طراحی دقیق سیستم HVAC: برای اطمینان از عملکرد بهینه، طراحی دقیق سیستم تهویه مطبوع و انتخاب صحیح دریچههای خطی بر اساس نیازهای خاص فضا ضروری است. طراحی نامناسب میتواند منجر به کاهش راندمان سیستم و توزیع نامتوازن هوا شود.
جمع بندی مقاله
دریچههای خطی هوا، بیش از یک جزء ساده در سیستم تهویه مطبوع، به عنوان عناصر کلیدی در ایجاد فضاهای داخلی راحت، کارآمد و از نظر بصری جذاب شناخته میشوند. این دریچهها، با توانایی خود در توزیع یکنواخت هوا، کاهش نویز و ادغام بیدرز با معماری مدرن، نقش حیاتی در ارتقاء کیفیت زندگی و بهرهوری ساکنین ایفا میکنند.
